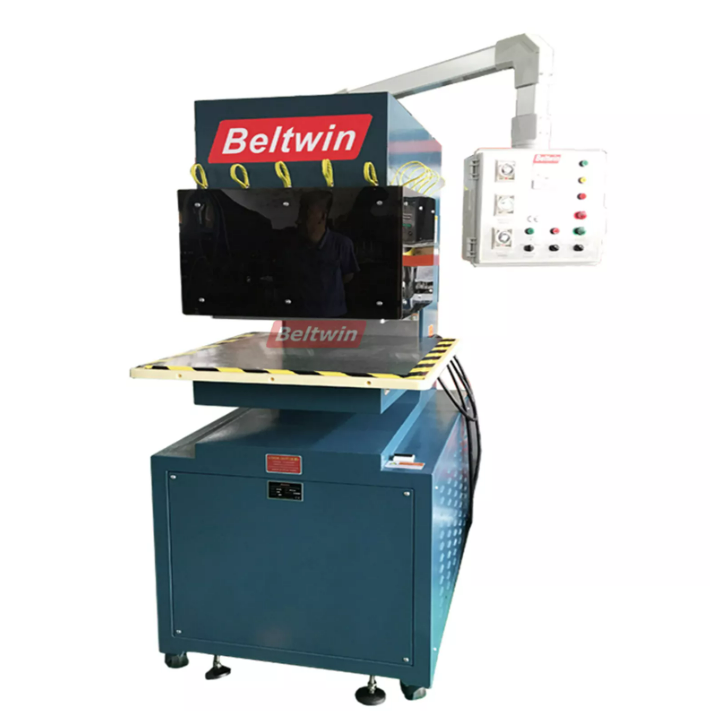

PortuguêsMáquina de soldadura de correa de alta frecuencia QA-1000H para guías en V, grapas y paredes laterales de correa

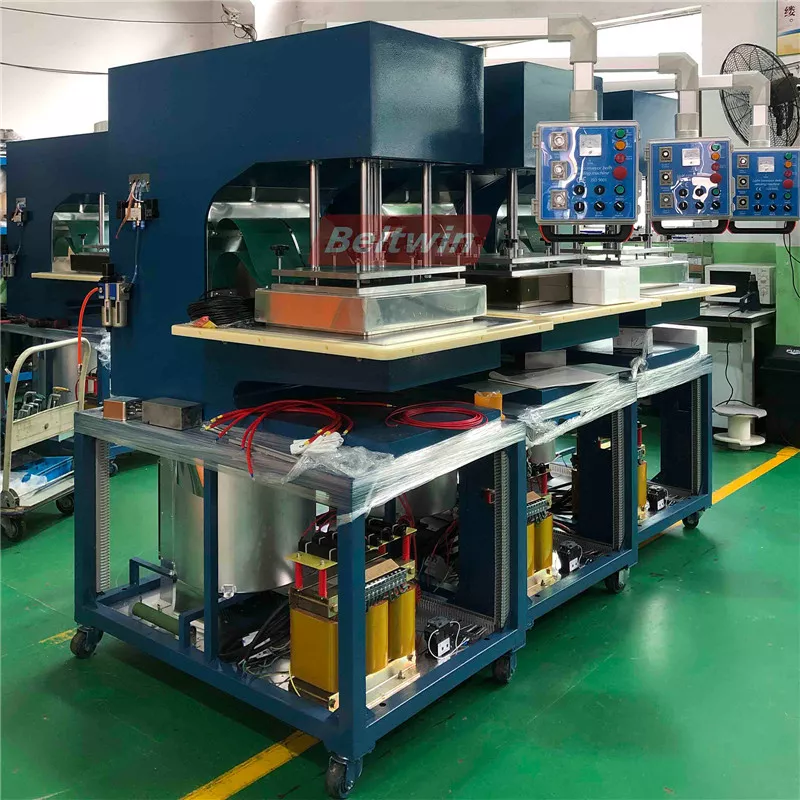

La máquina de soldadura de alta frecuencia Beltwin se utiliza para la fabricación de diversos listones, escalones y paredes laterales que se pueden realizar fácilmente.
La soldadura de alta frecuencia (HF) o soldadura por radiofrecuencia (RF) es la unión de material de PVC/PU mediante el suministro de energía de HF en forma de campo electromagnético y presión a la superficie de la cinta transportadora de PVC/PU.
Especificación
- Potencia de la máquina: 10KW
- Tamaño de la platina superior: 650*500 mm
- Tamaño de la placa inferior: 700*1200 mm
- Longitud de soldadura: abrazadera/pared lateral/guía en V de 500 a 600 mm a la vez (para el molde de abrazadera, la longitud máxima puede ser de 800 mm).
- Voltaje de trabajo: 380 V trifásico (otro voltaje disponible a pedido)
- Potencia de entrada: 16 KVA
- Frecuencia de trabajo: 27,12 Mhz
- Con protección seria: protección de resistencia de corriente, protección contra chispas y protección de freno de emergencia.
- Ciclos de soldadura HF automatizados
- Sistema de elevación neumático
- Fácil instalación y funcionamiento
- Totalmente blindado HF, toda la máquina bajo protección.
- Tubo de vacío de alta calidad, fabricado en China.
- Para varios espesores de material y alturas de listones/paredes laterales de hasta 120 mm
Característica
- Universal para abrazaderas en T, abrazaderas en X, abrazaderas en L, paredes laterales, perfiles, guías en V, etc.
- La ranura de la máquina es profunda y ancha. Facilita la soldadura de áreas extensas.
- Incorpora un dispositivo de protección contra chispas de alta sensibilidad para evitar daños en el molde.
- La longitud de soldadura se puede extender a 800 mm o más una sola vez.
- Caja de vibración cuadrada de alta frecuencia de modelo europeo, con mayor estabilidad en la salida.
- Modo de ajuste de corriente: Perillas giratorias ajustables o ajustables eléctricamente.
| Modelo | QA-1000 | QA-1000H | QA-1300 |
| Fuerza | 10KW | 10KW | 13KW |
| Tamaño de la placa calefactora superior | 500*400mm | 650*500mm | 700*400mm |
| Tamaño de la placa calefactora inferior | 700*800mm | 700*1200mm | 600*1500mm |
| Ancho del cinturón | No limitado | 1050mm | 1350mm |
| Longitud máxima de la cala | 500mm | 800mm | 1000mm |
| Longitud máxima de la pared lateral | 500mm | 500mm | 500mm |
| Sistema de control | Caja de control basculante | Caja de control basculante o caja de control individual | Caja de control individual |
| Modo de ajuste actual | Perillas giratorias ajustables | Perillas giratorias ajustables o ajustables eléctricamente | Ajustable eléctricamente |
La placa calefactora inferior mide 700 x 1200 mm y normalmente se pueden soldar abrazaderas de 500 mm de longitud (longitud máxima de la abrazadera soldada: 800 mm).

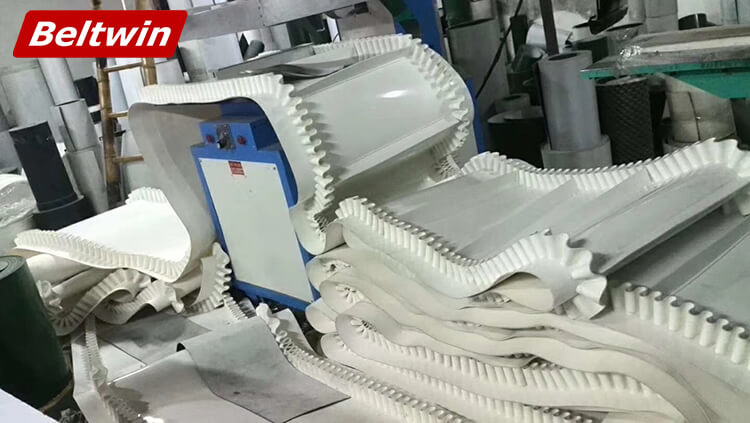

Soldadura de pared lateral de 500 mm de longitud para banda de 600-650 mm de ancho.

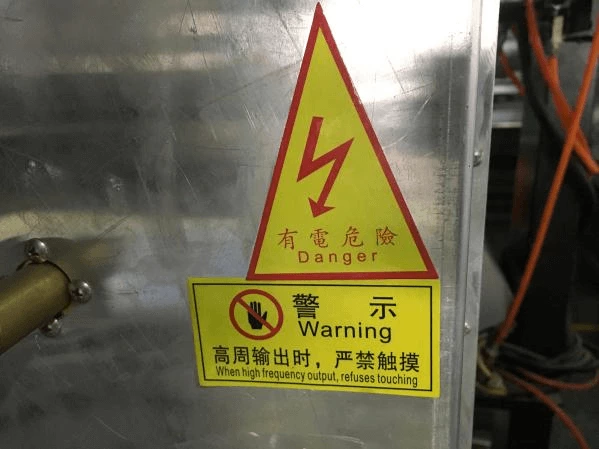

Marca de seguridad

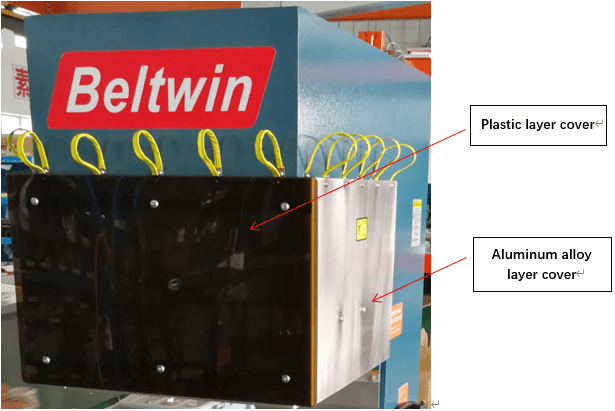

Cubierta de protección
Con cubierta protectora, ofrece protección adicional. Protege al operador de peligros eléctricos y aísla la radiación. La máquina solo comenzará a funcionar hasta que se baje la cubierta. Está diseñada con una protección de doble capa, de aleación de aluminio y plástico.

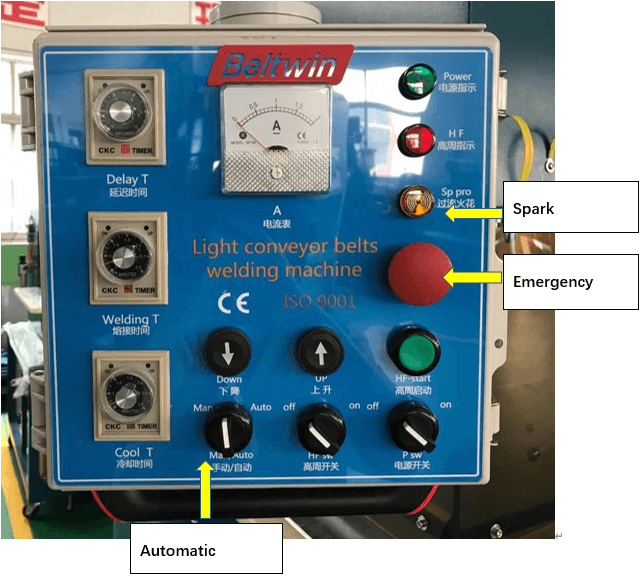

Panel de control
Para tacos y paredes laterales de 3 mm de espesor
- Tiempo de retardo: configúrelo en 3 segundos
- Tiempo de soldadura: 50 s (se puede ajustar el tiempo según el caso real cuando el material es demasiado grueso o demasiado delgado, lentamente en intervalos de 5 s)
- Tiempo de enfriamiento: 45s
- Tiempo de subida: 3 s
- Contador: 0,5-0,6 para tacos y paredes laterales de PVC 0,8-1,0 para tacos y paredes laterales de PU.

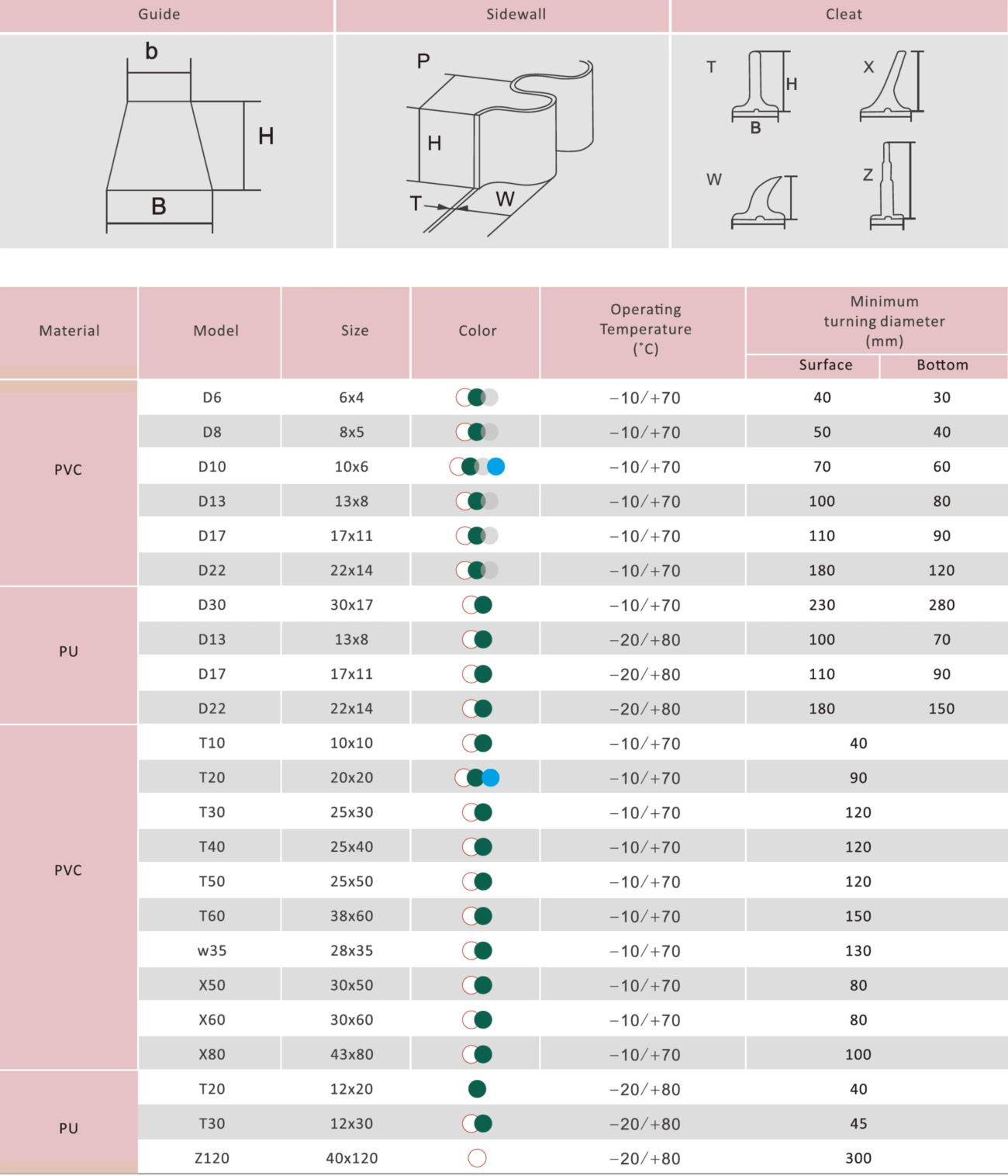

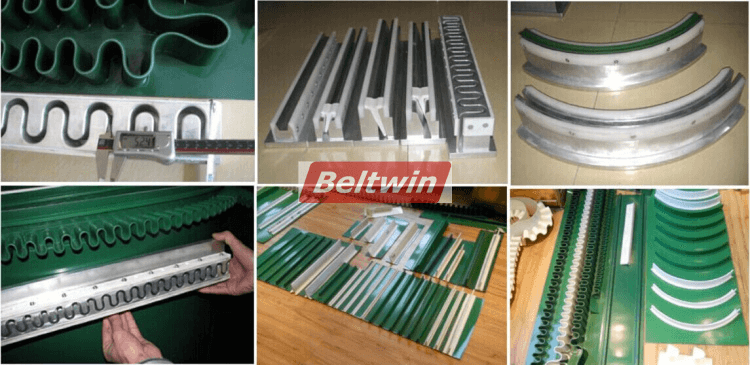

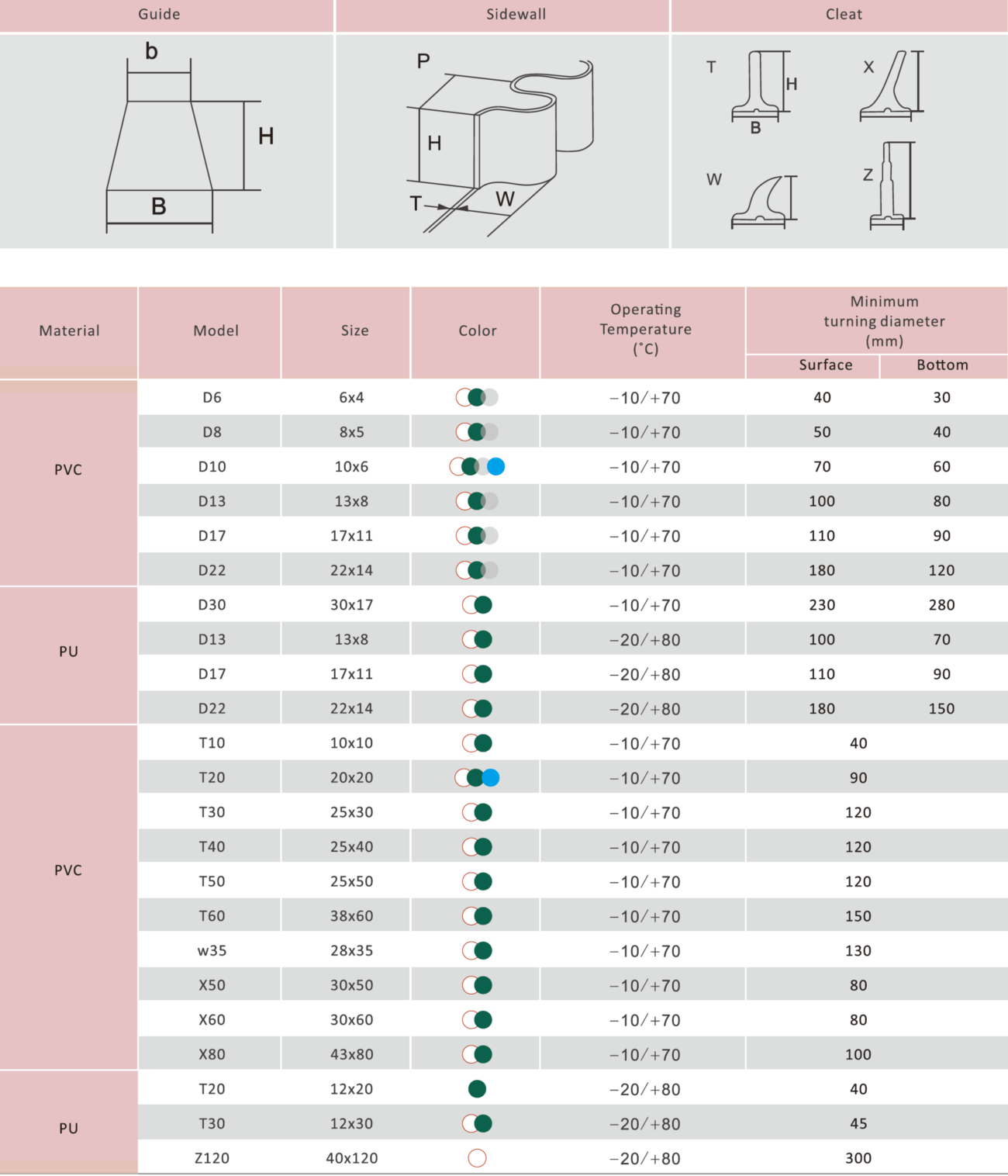

Moldes de perfil
La máquina HF necesita un molde para finalizar el trabajo de soldadura. Con respecto al molde, enumeramos algunos tamaños normales que elija, y la longitud estándar del molde es de 500 mm.
