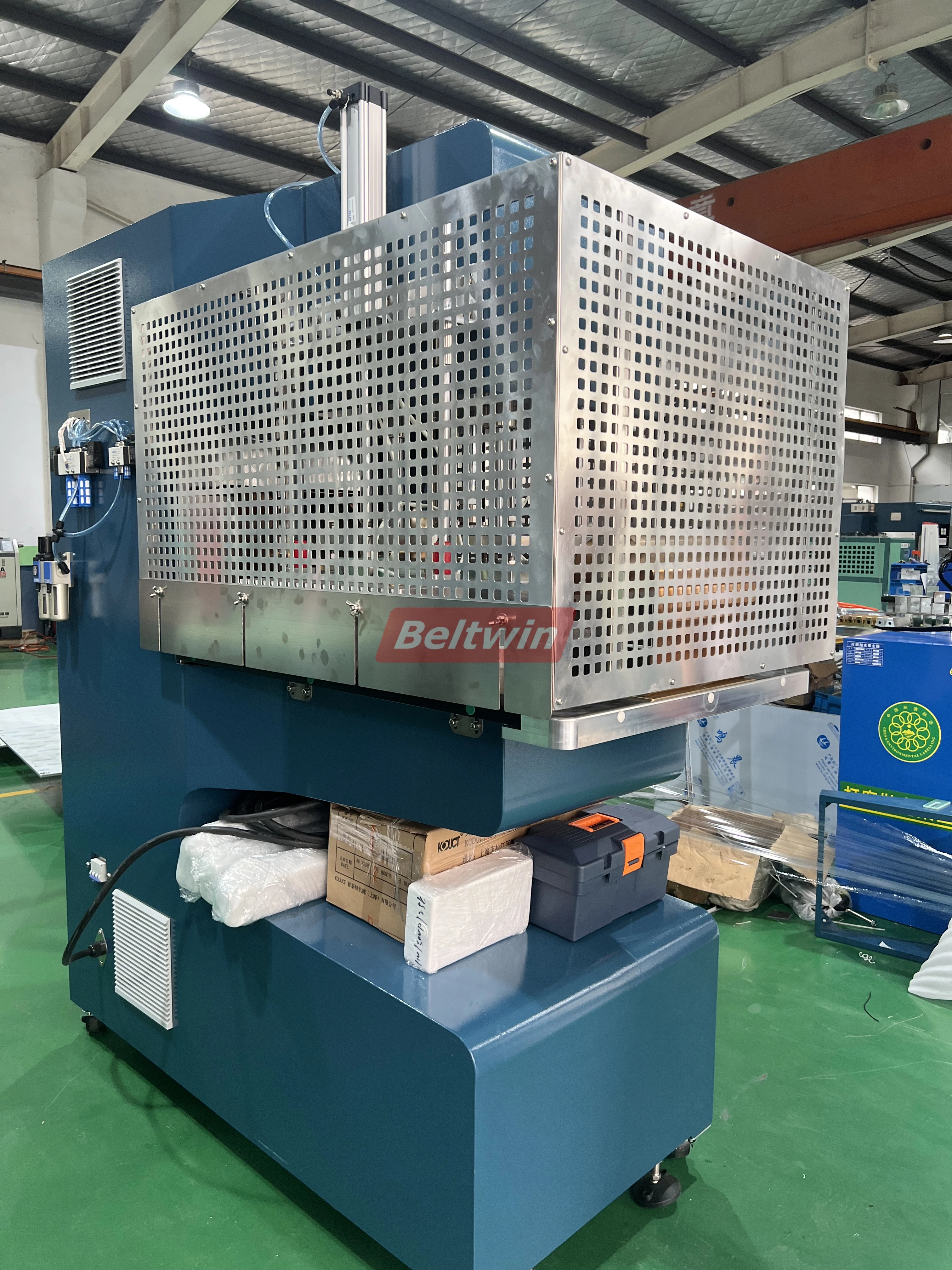

Máquina de Soldadura HF para correa de PU/PVC/guía en V/pared lateral QA-2000

La máquina de soldadura de alta frecuencia BELTWIN se utiliza para fabricar fácilmente varios listones, escalones y paredes laterales.

Nuestro soldador de alta frecuencia está hecho especialmente para la cinta transportadora que está hecha de PVC y TPU, cintas transportadoras, tacos en T y empujadores fabricados, paredes laterales.

Información del Producto:

1. Potencia de la máquina: 13KW
2. Tamaño de la platina superior: 700*400mm
3. Tamaño de la placa inferior: 1500*600mm
4. Ancho máximo de Banda: 1350mm
5. Longitud de soldadura: Longitud del listón 1000mm / Pared lateral 500mm para 800-850mm de ancho de banda
6. Voltaje de trabajo: 380V trifásico (otros voltajes disponibles bajo pedido)
7. Potencia de entrada: 20 KVA (Transformador de núcleo de cobre)

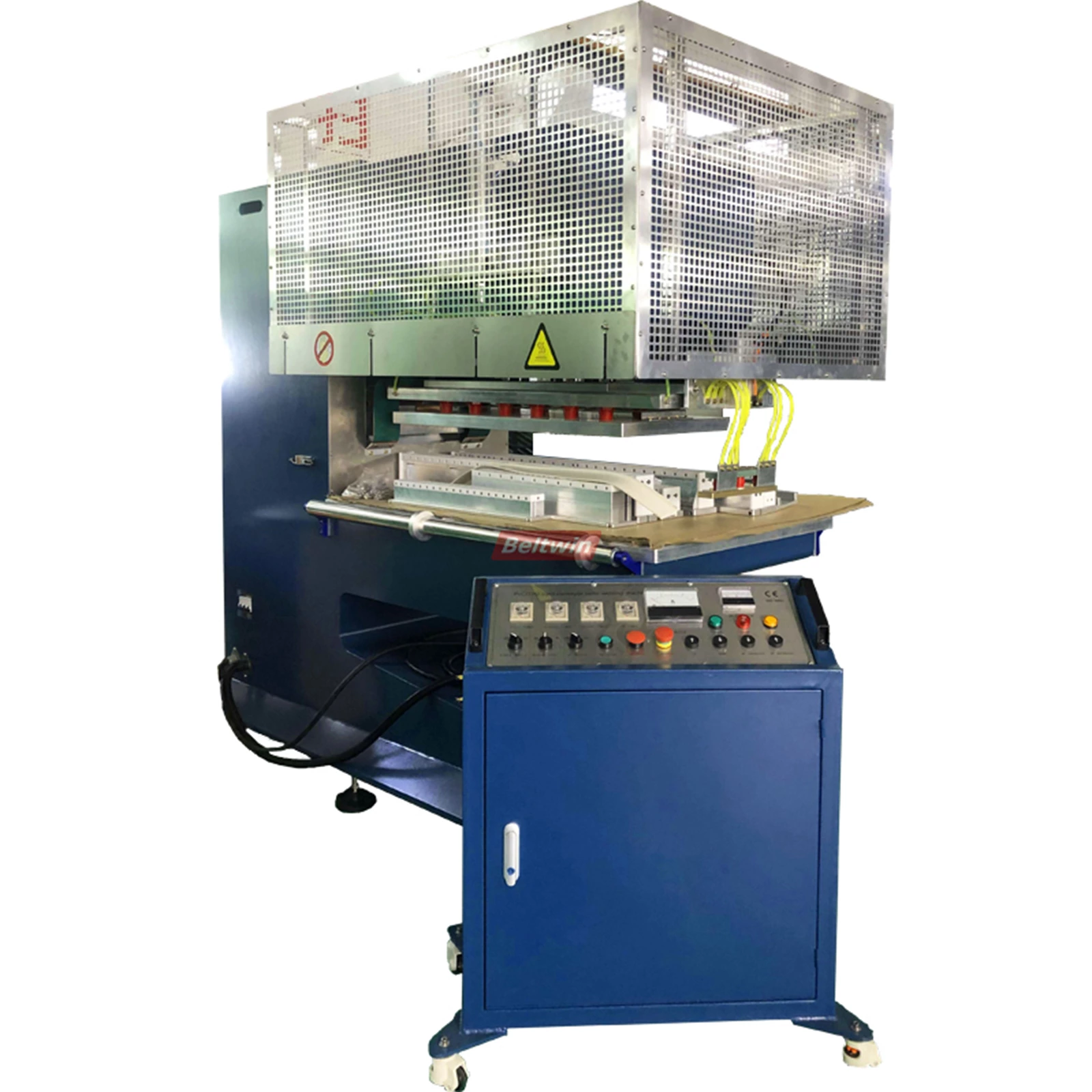

8. Cubierta protectora: Construcción de acero inoxidable + bastidor de aluminio (accionado por cilindro)
9. Con protección seria: La protección de resistencia de corriente, protección electrónica de chispa y protección de freno de emergencia.

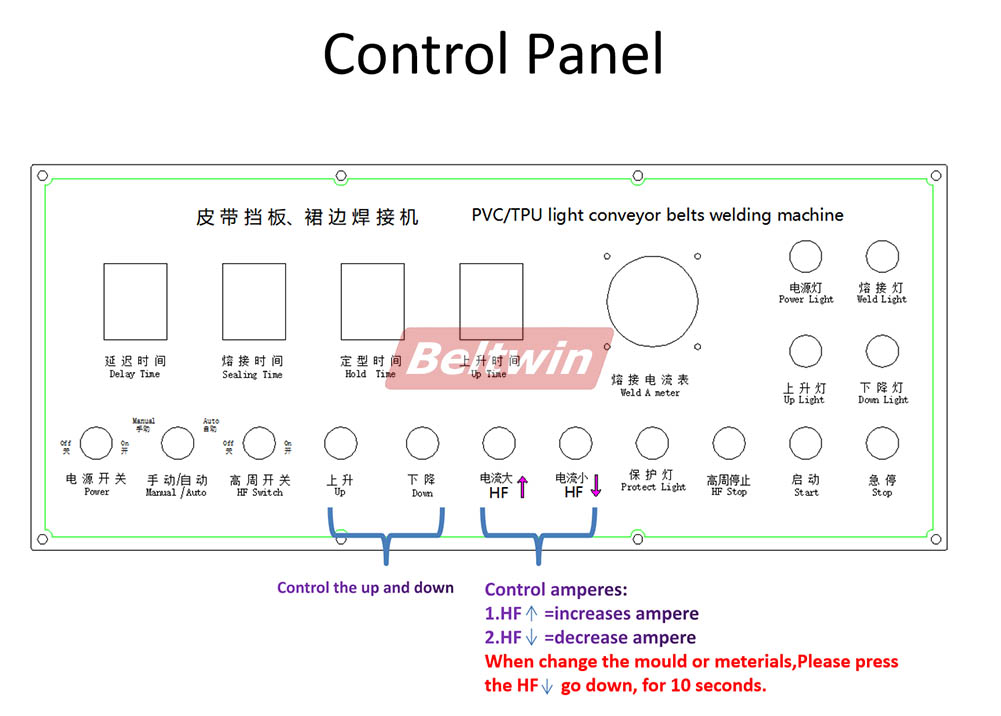

10. Caja de control individual
11. Ciclos de soldadura HF automatizados
12. Sistema de elevación neumático
13. Tubo de vacío de alta calidad: Fabricado en China
14. Para diversos espesores de material y alturas de tacos/paredes laterales de hasta 120 mm

Característica:

1. Universal para T-cleat, X-cleat, L-cleat, pared lateral, perfil, v-guía, etc.
2. La ranura de la máquina es profunda y ancha. Es conveniente para soldar área grande.
3. Caja de vibración de alta frecuencia cuadrada de modelo europeo, más estable en la salida.
4. Modo de ajuste de corriente: Ajustable eléctricamente
5. Fácil configuración y operación

Modelo	QA-1000	QA-1000H	QA-2000
Potencia	10KW	10KW	13KW
Tamaño de la placa calefactora superior	500*400mm	650*500mm	800*400mm
Tamaño de la placa calefactora inferior	700*800mm	700*1200mm	600*1500mm
Ancho Banda	No limited	1050mm	1350mm
Longitud máxima del listón	500mm	800mm	1000mm
Longitud lateral máxima	500mm	500mm	500mm
Sistema de control	Rocker Control Box	Rocker Control Box Or Individual Control Box	Individual Control Box
Modo de ajuste actual	Rotating Knobs Adjustable	Rotating Knobs Adjustable Or Electrically adjustable	Electrically Adjustable

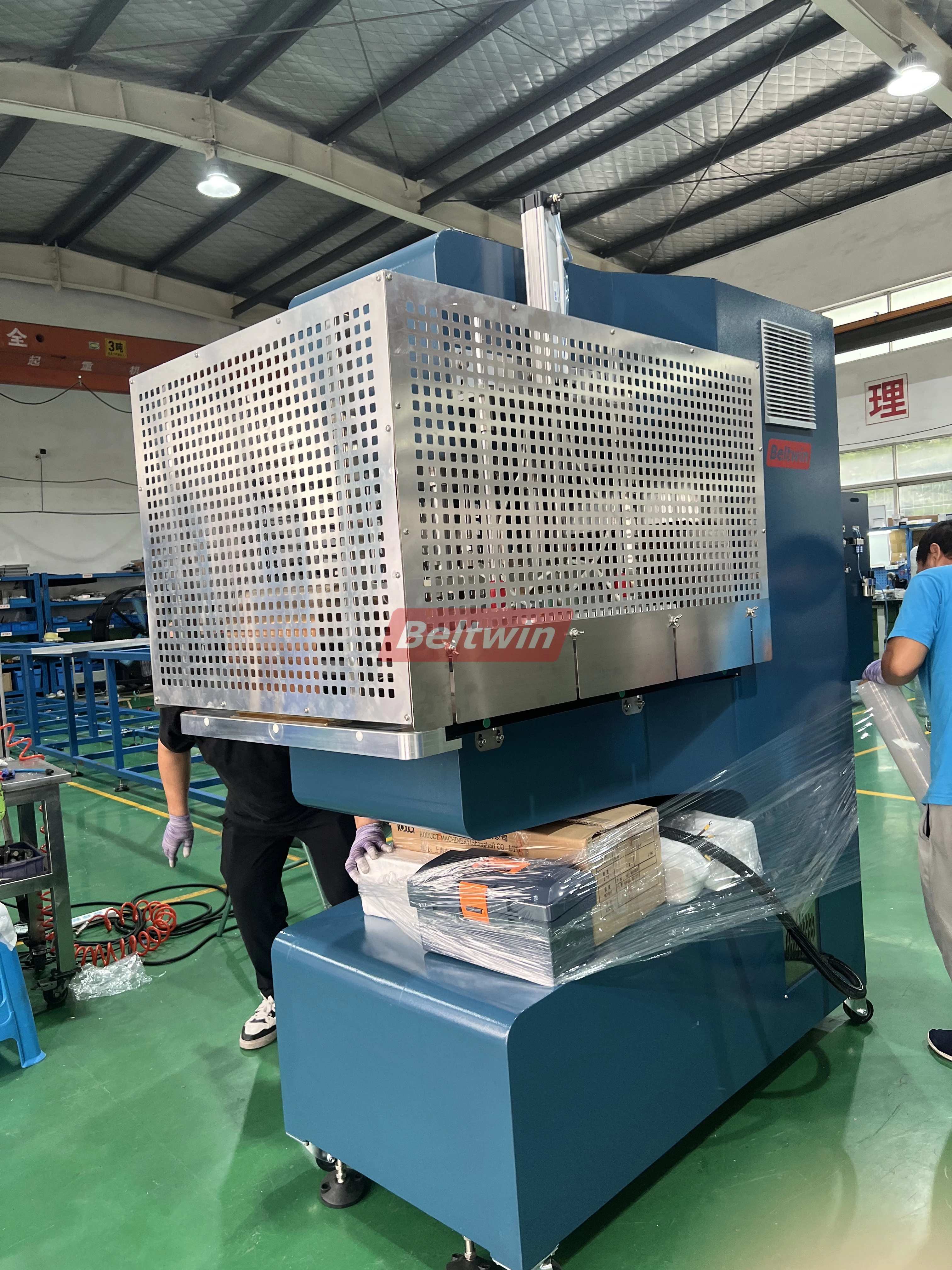

Fotos para máquina de alta frecuencia

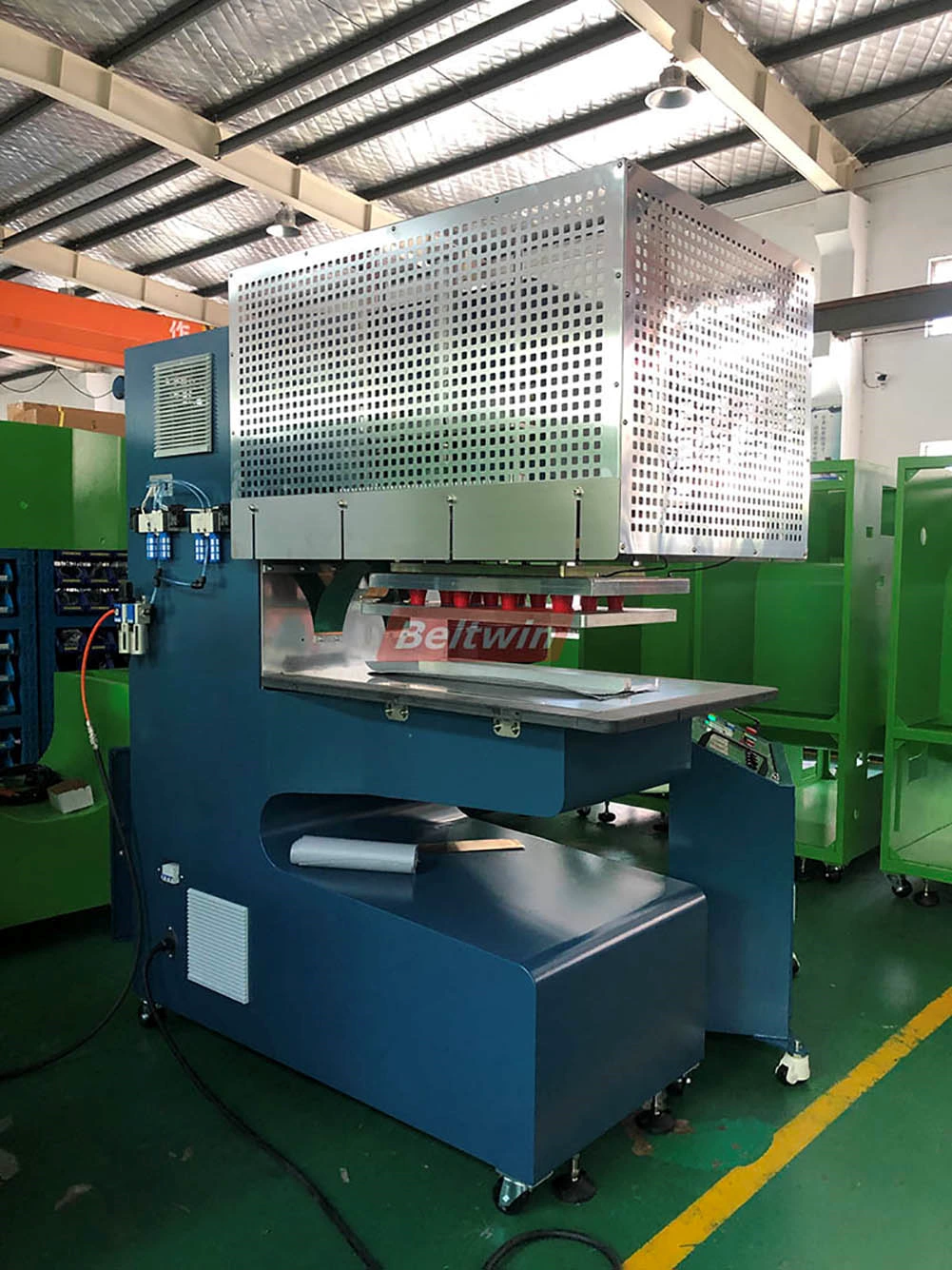

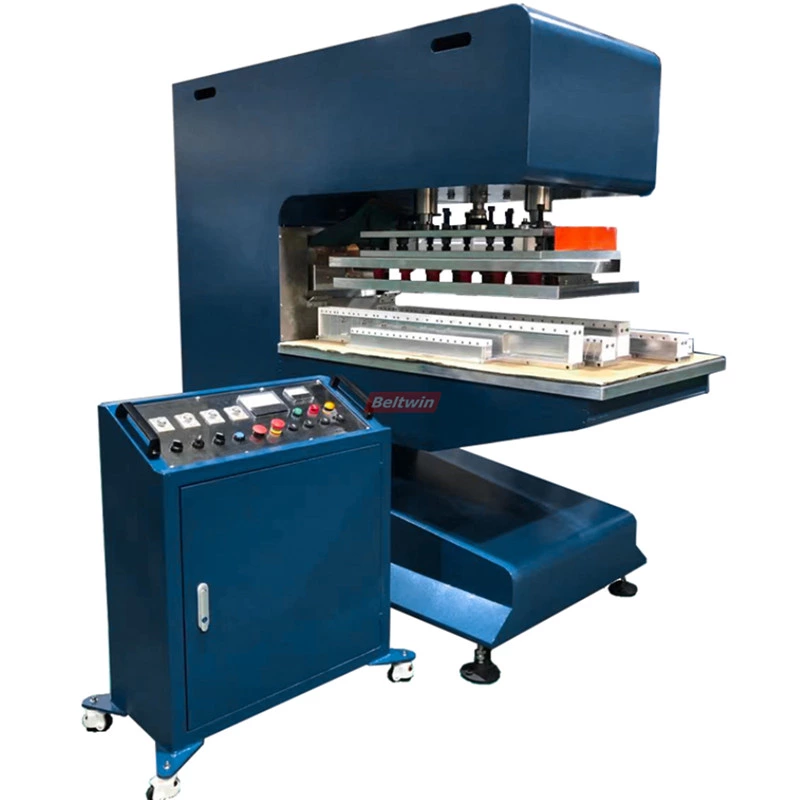

Máquina de 13KW HF con caja de control móvil:

Se puede soldar el listón de longitud máxima de 1000mm, pared lateral de 500mm para 800-850mm de ancho de Banda.











ventajas:

• 15 años de tiempo de vida

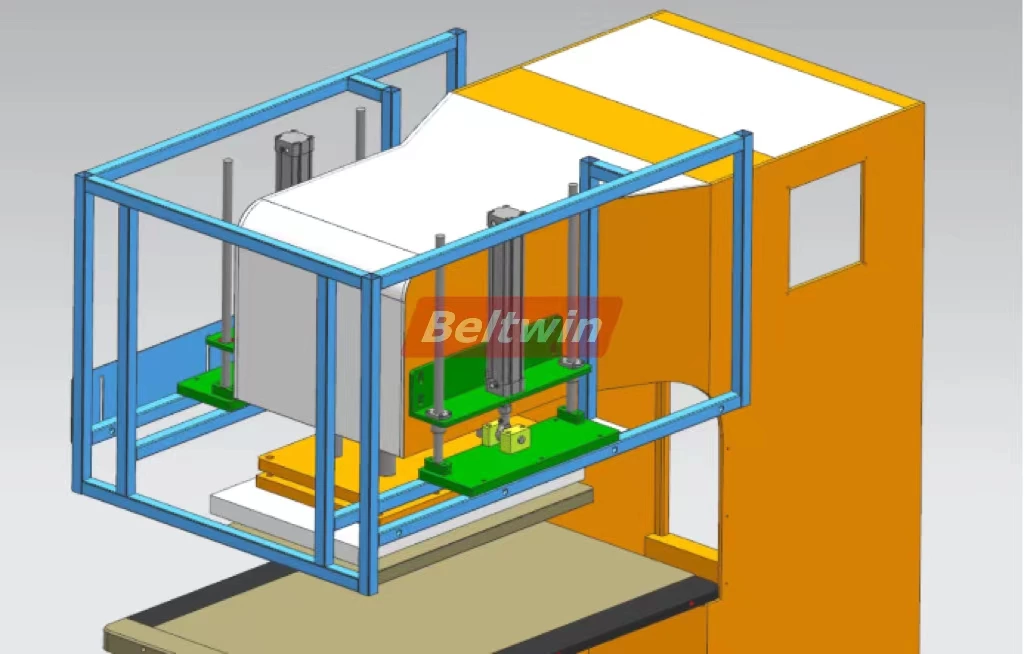

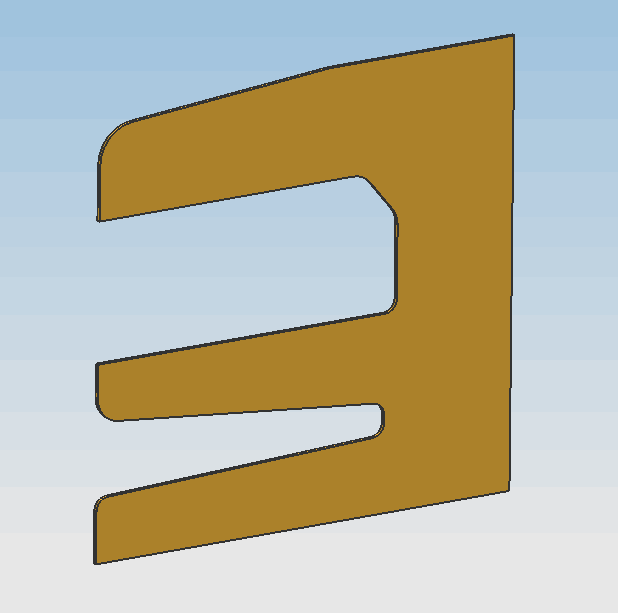

• Estructura de máquina confiable, perfil transversal sin soldadura y pernos. Corte de placa de metal completa. Ofrecer un tiempo de vida más largo.

• Salida estable de oscilación de alta frecuencia
• Protección contra chispas sensibles
• Precalentamiento rápido y calentamiento estable,
• Blindaje eficaz de salida de potencia de alta frecuencia
• Protección contra la sobretensión
• El precalentamiento rápido y el calentamiento estable, aplicables a la soldadura de grandes superficies, reducen al menos un 30 % la potencia de salida de alta frecuencia

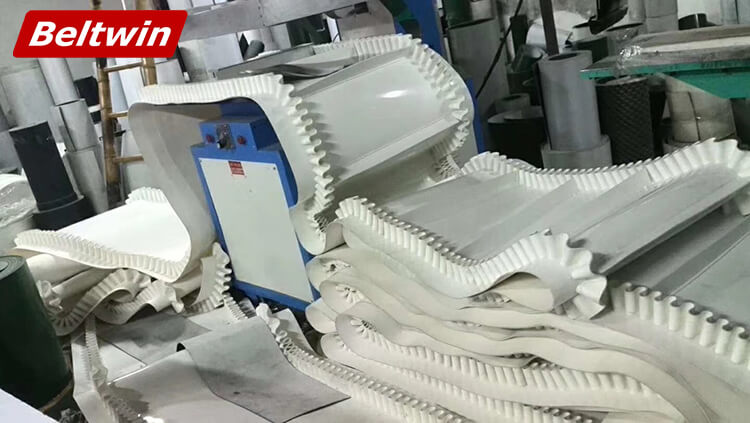

• Rango de aplicación: Soldadura de paredes laterales, tacos, rebordes y guías.
• Aprobado por CE y monitoreo de seguridad estándar de la UE
• Proporcione soporte técnico profesional y servicio posventa a tiempo.

marca de seguridad

Para tacos y flancos de 3 mm de espesor:

Tiempo de retardo: configúralo en 3s

Tiempo de soldadura: 50s

(Puede ajustar el tiempo de acuerdo con el caso real cuando el material es demasiado grueso o demasiado delgado, lentamente en un intervalo de 5s)

Tiempo de enfriamiento: 45s

Tiempo de subida: 3s

Contador: 0.5-0.6 para listones y paredes laterales de PVC 0.8-1.0 para calas y flancos de PU.

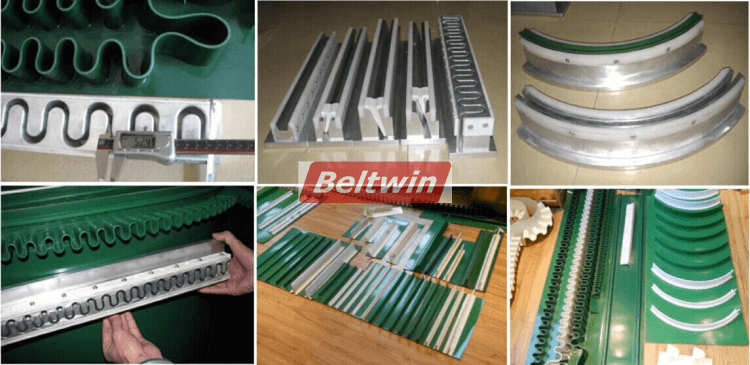

Moldes de perfil

La máquina HF necesita molde para terminar el trabajo de soldadura, con respecto al molde, enumeramos algunos tamaños normales a su elección, y la longitud estándar del molde es de 500 mm.
