QA-1000 Máquina de soldadura por alta frecuencia para soldadora de banda, guía de V, pared lateral, soldadora de alta frecuencia, soldadora de frecuencia, pvc cleat welding machine, máquina de cinta transportadora de pared lateral, máquina de soldadura de pvc hf

La máquina de soldadura de alta frecuencia BELTWIN se utiliza para fabricar fácilmente varios listones, escalones y paredes laterales.

La soldadura de alta frecuencia (HF) o soldadura por radiofrecuencia (RF) es la unión de material de PVC o PU mediante el suministro de energía HF en forma de campo electromagnético y presión a las superficies de la cinta transportadora de PVC o PU.

Especificación

Potencia de la máquina: 10KW
Tamaño de la placa superior: 500*400mm
Tamaño de la placa inferior: 700*800mm
Longitud de soldadura: Listón/pared lateral/guía 500~600mm a la vez
Voltaje de trabajo: 380V trifásico (otro voltaje disponible bajo petición)
Potencia de entrada: 16 KVA
Frecuencia de trabajo: 27.12 Mhz
Con protección seria: La protección de resistencia actual protección de chispa y protección de freno de emergencia.
Ciclos de soldadura HF automatizados
Sistema de elevación neumático
Fácil configuración y operación
Totalmente blindado HF, toda la máquina bajo protección.
Tubo de vacío de alta calidad fabricado en China
Para diversos grosores de material y alturas de tacos/paredes laterales de hasta 120 mm

Características

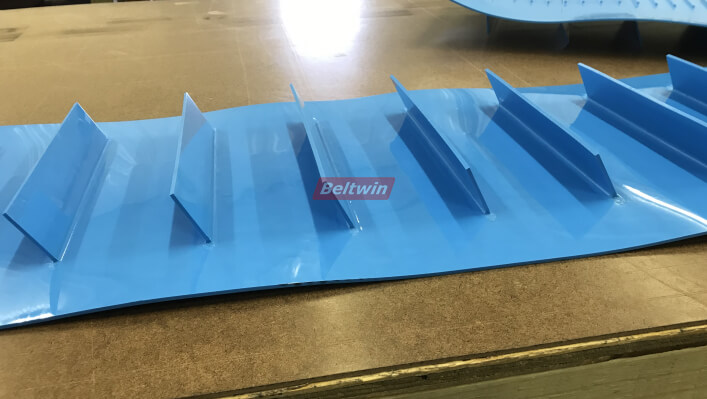

Universal para tacos en T, tacos en X, tacos en L, paredes laterales, perfiles, guías en V, etc.
La ranura de la máquina es profunda y ancha. Es conveniente para soldar grandes áreas.
Adopta un dispositivo de protección contra chispas de alta sensibilidad para evitar dañar el molde.
La longitud de soldadura se puede extender a 700 mm o más por una vez.
Caja de vibración de alta frecuencia cuadrada de modelo europeo, más estable en la salida.

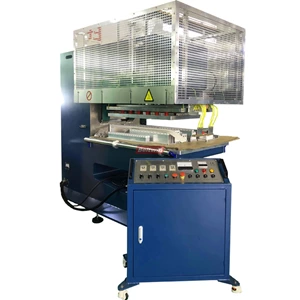

Modelo	QA-1000	QA-1000H	QA-2000
Potencia	10KW	10KW	13KW
Tamaño de la placa calefactora superior	500*400mm	650*500mm	800*400mm
Tamaño de la placa calefactora inferior	700*800mm	700*1200mm	600*1500mm
Ancho Banda	No limited	1050mm	1350mm
Longitud máxima del empujadore	500mm	800mm	1000mm
Longitud lateral máxima	500mm	500mm	500mm
Sistema de control	Rocker Control Box	Rocker Control Box Or Individual Control Box	Individual Control Box
Modo de ajuste actual	Rotating Knobs Adjustable	Rotating Knobs Adjustable Or Electrically adjustable	Electrically Adjustable

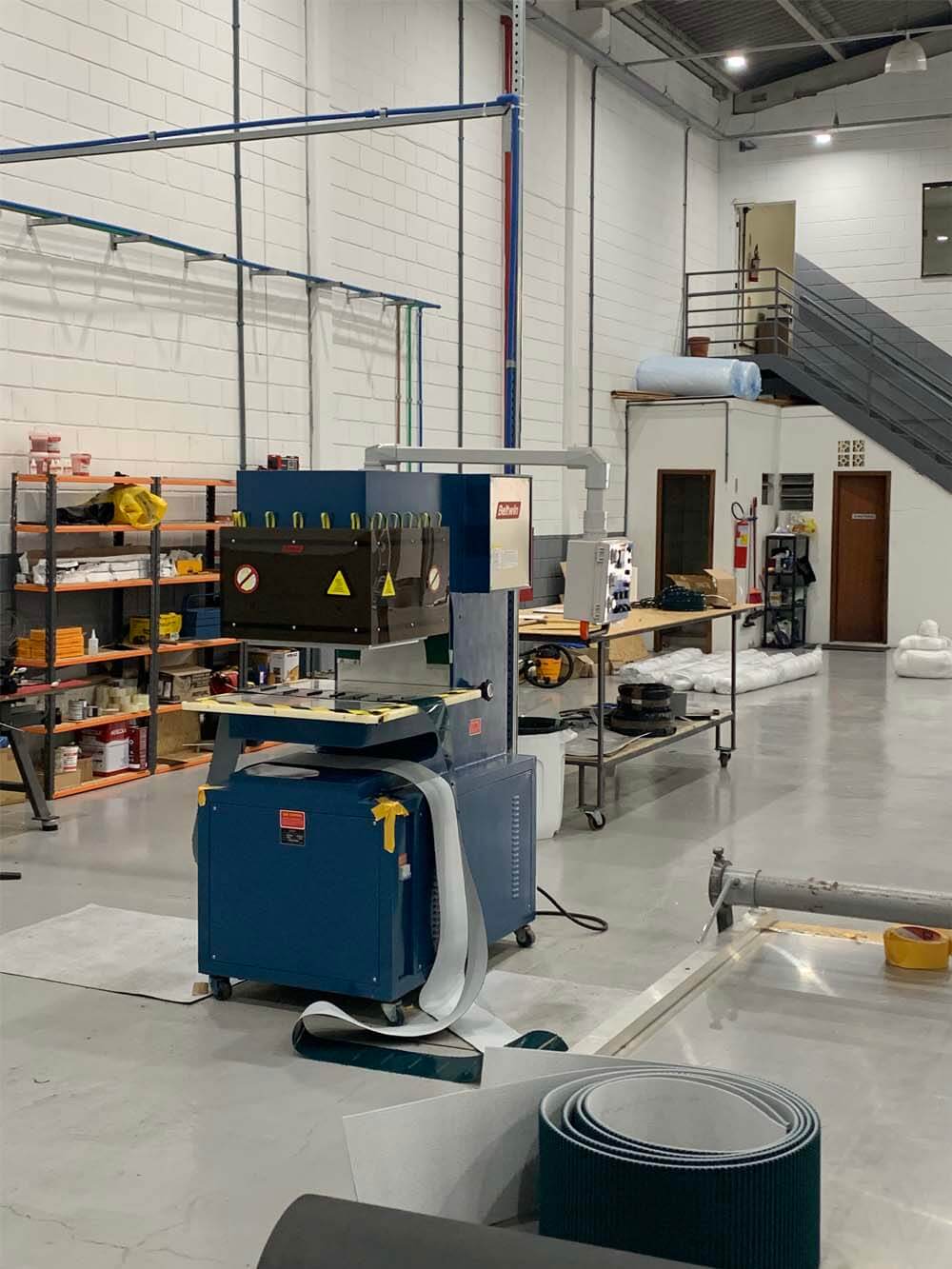

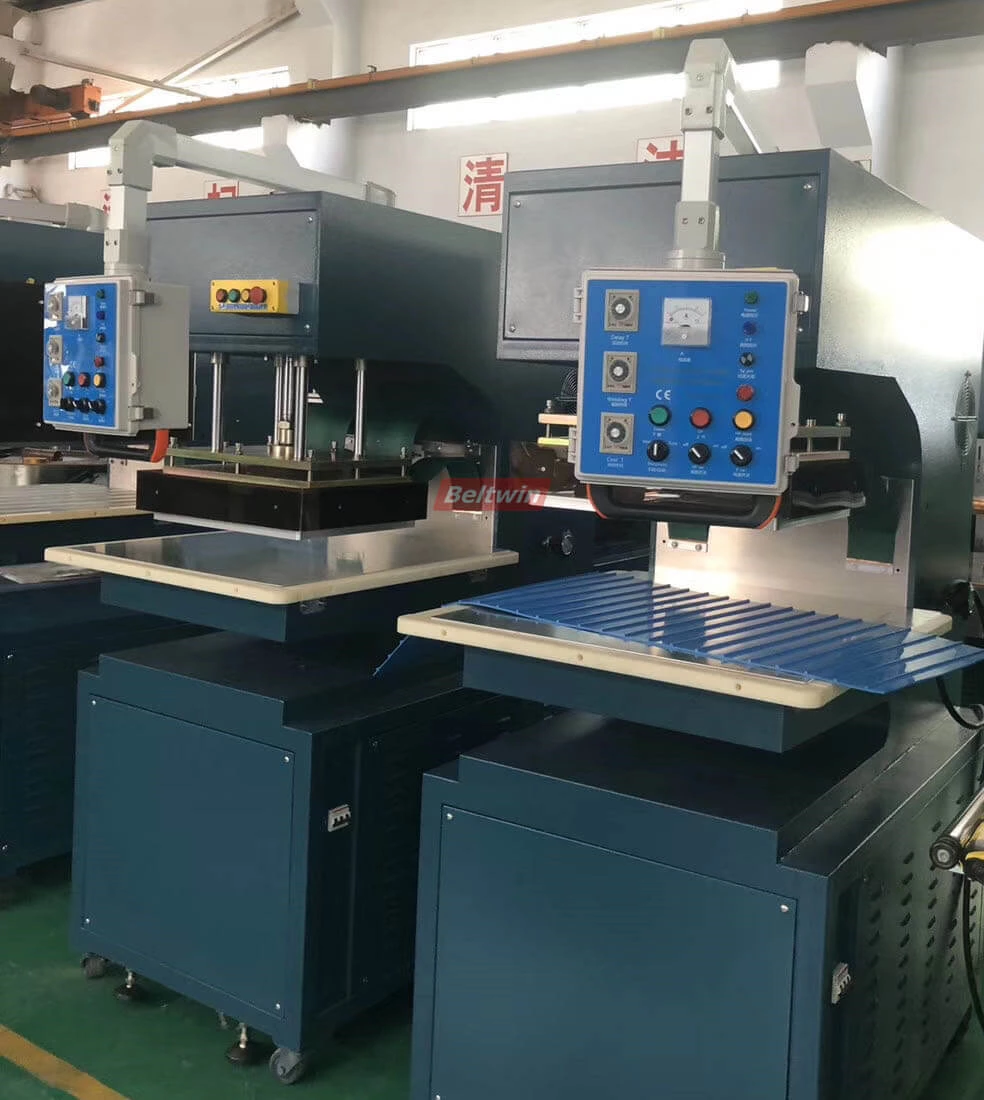

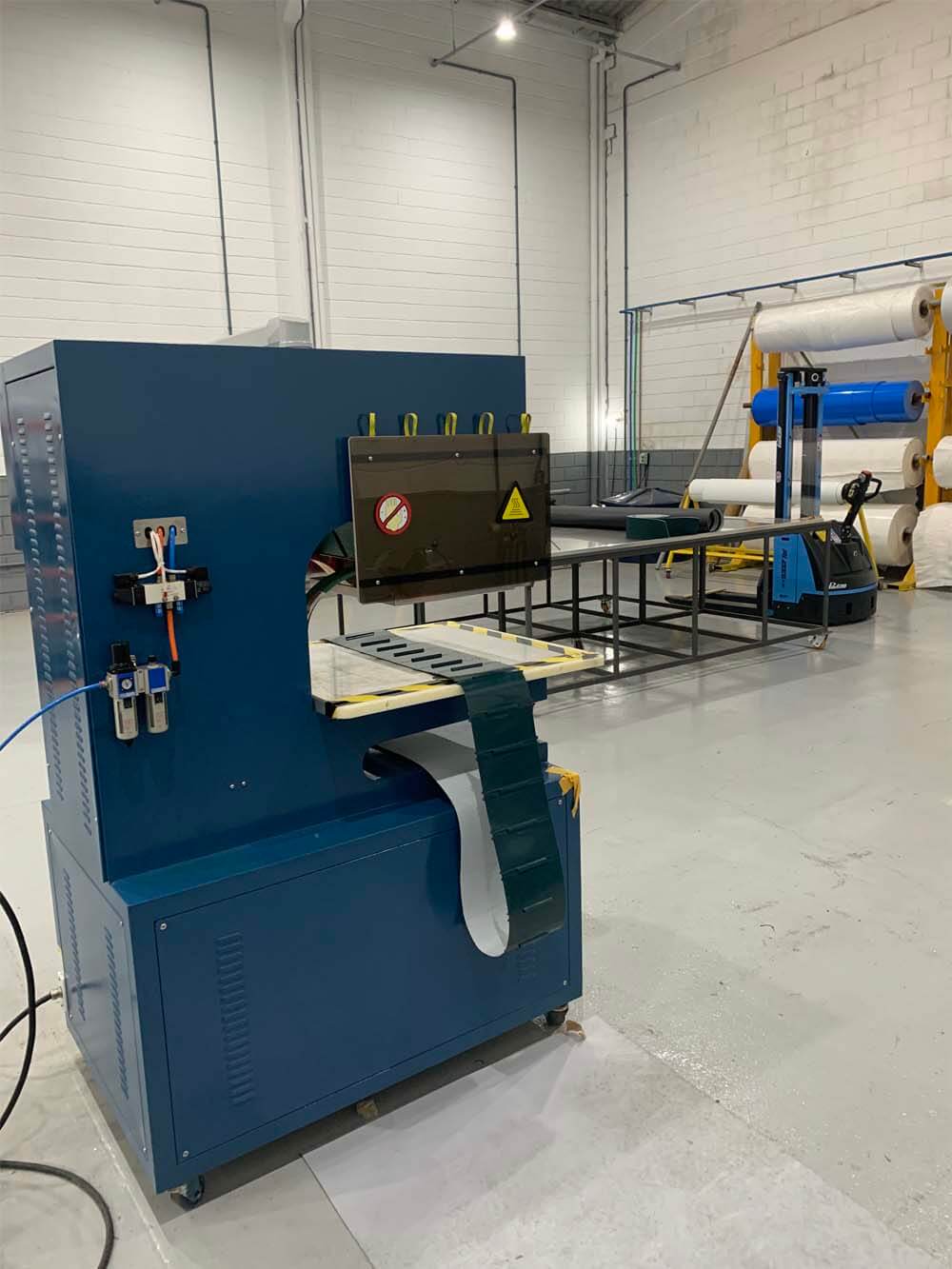

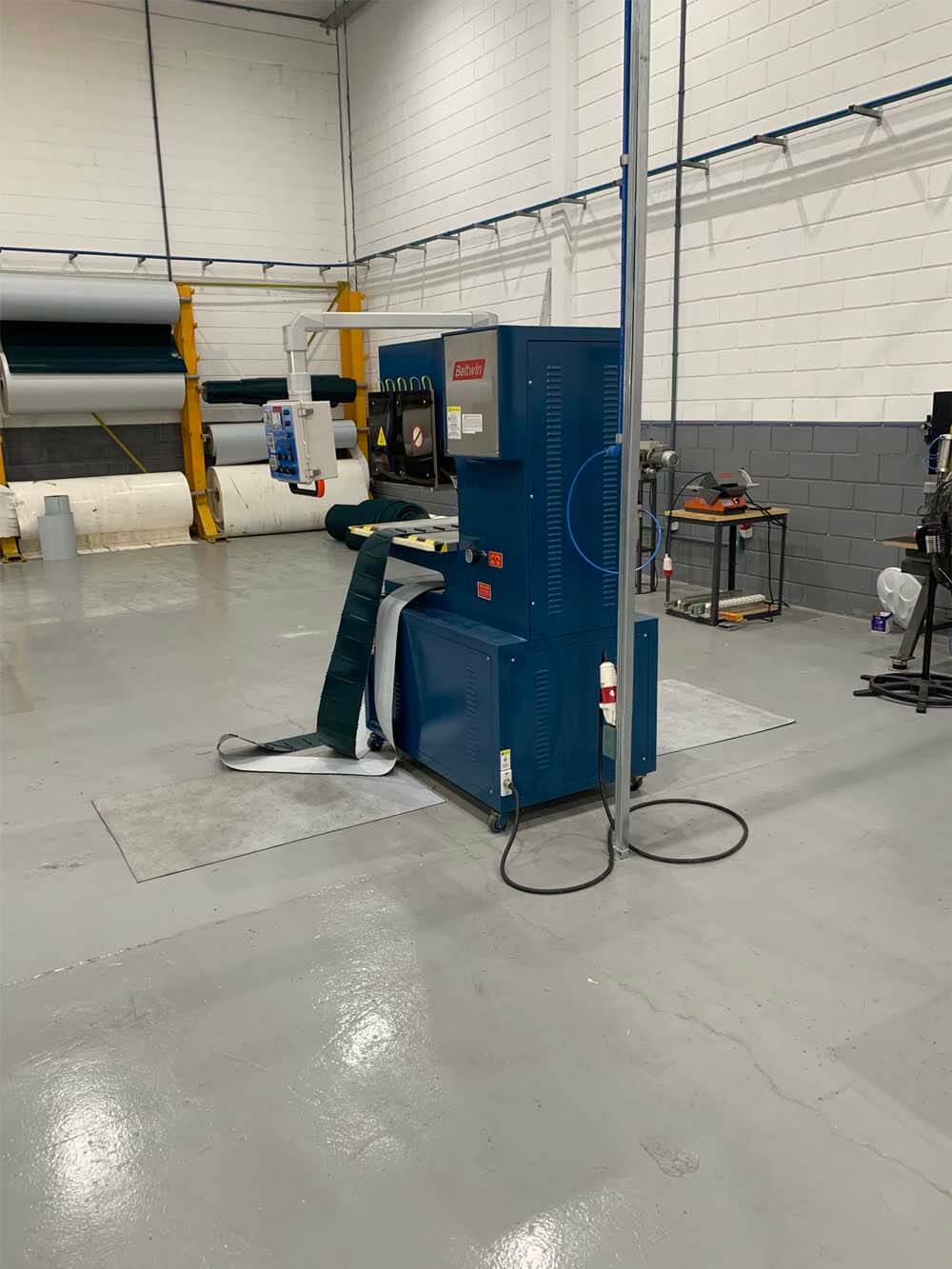

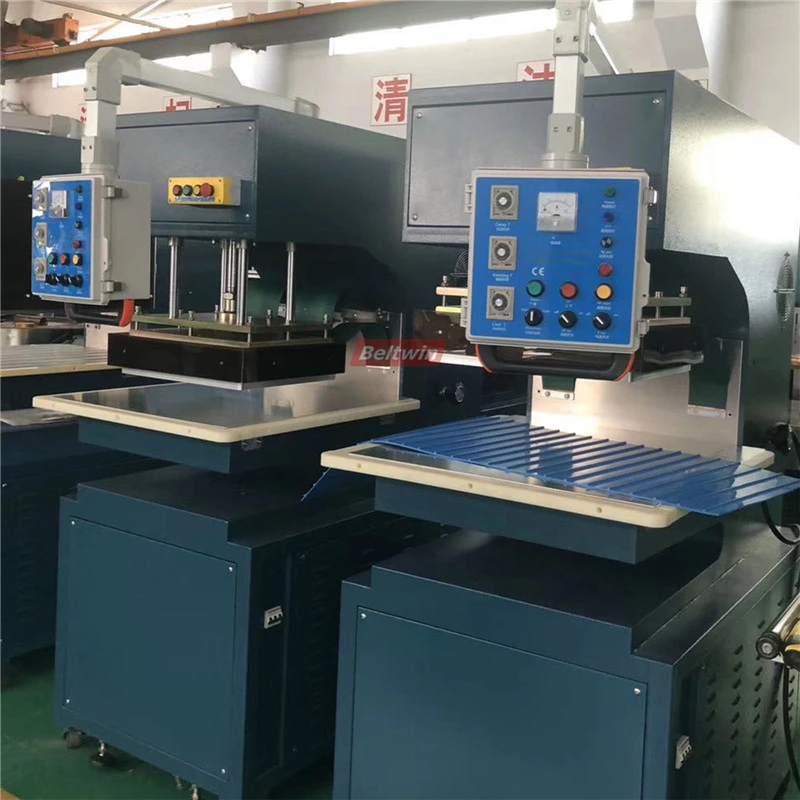

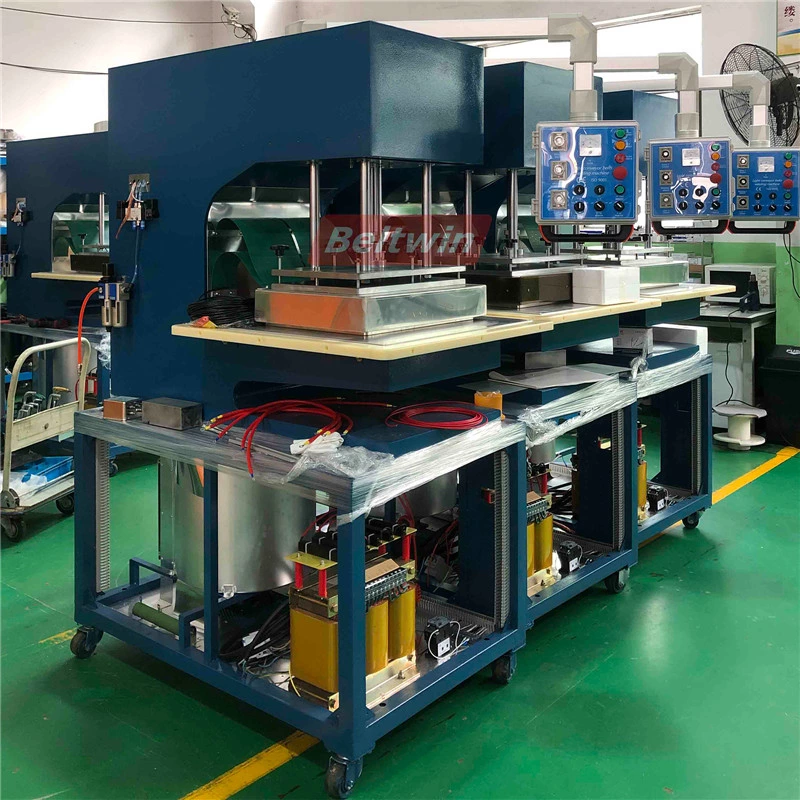

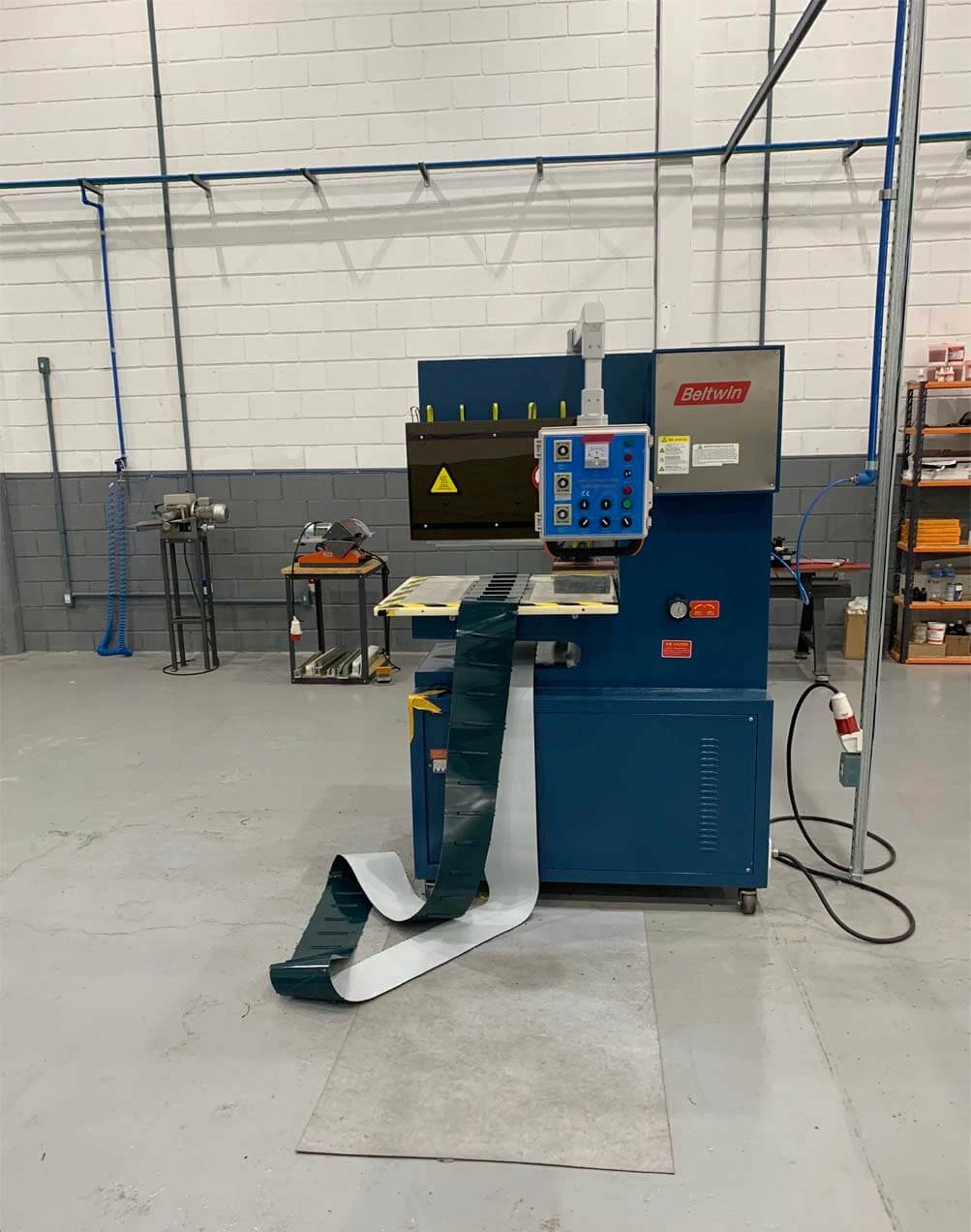

1. Fotos para máquina de alta frecuencia

2. Marca de seguridad

3. Cubierta de protección

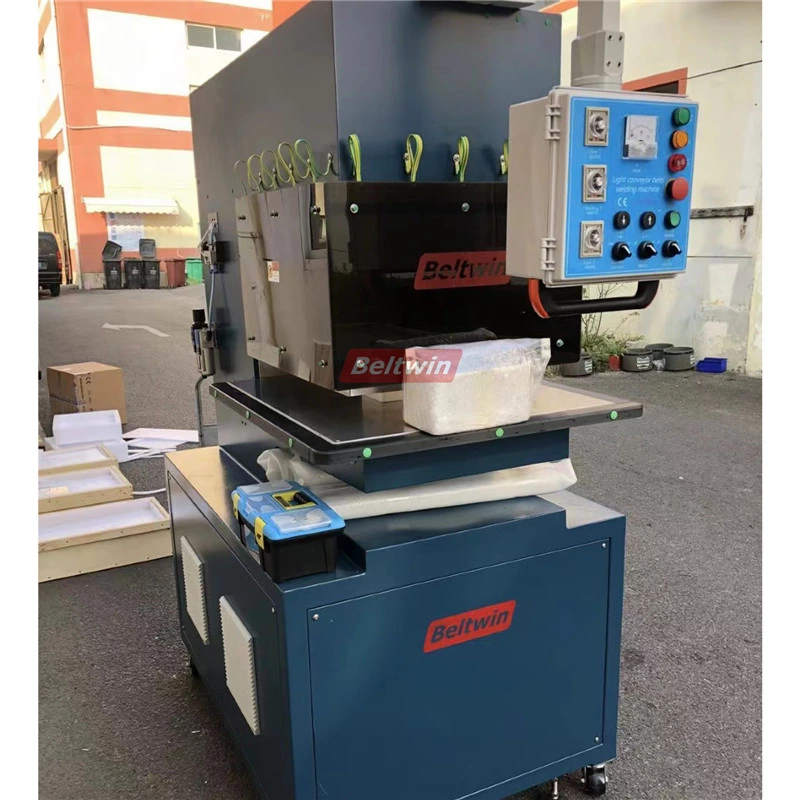

Con cubierta de protección, ofrece protección extra. Proteja al operador lejos del peligro eléctrico y aísle la radiación. La máquina solo comenzará a funcionar hasta que baje la cubierta. Está diseñado como protección de doble capa, aleación de aluminio y cubierta de material plástico.

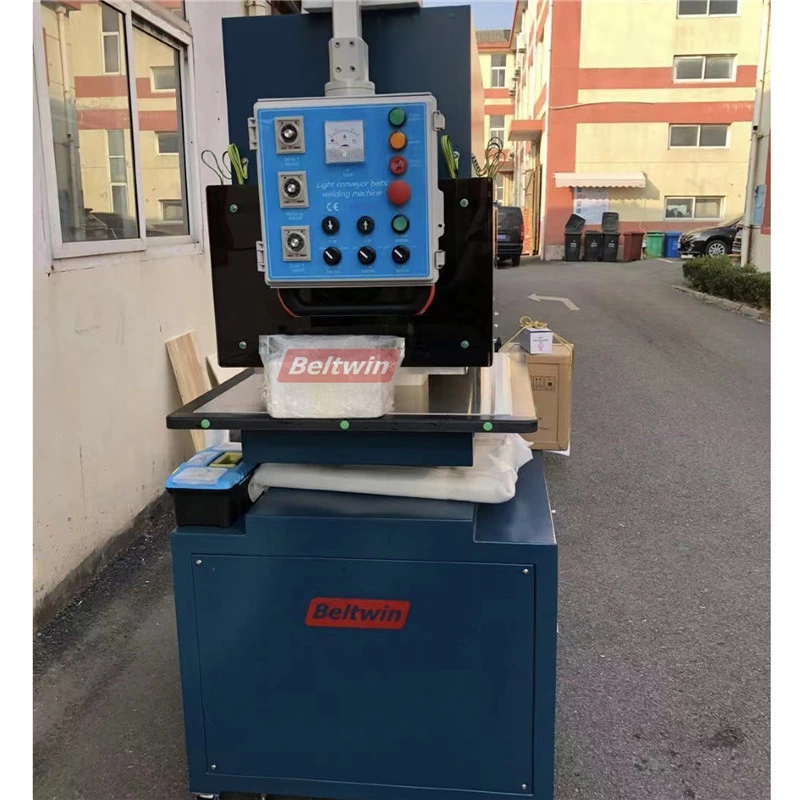

4. Panel de control:

Para empujadores y laterales de 3 mm de espesor:

Tiempo de retardo: configúralo en 3s

Tiempo de soldadura: 50s

(Puede ajustar el tiempo de acuerdo con el caso real cuando el material es demasiado grueso o demasiado delgado, lentamente por 5s intervalo )

Tiempo de enfriamiento: 45s

Tiempo de subida: 3s

Contador: 0.5-0.6 para listones y paredes laterales de PVC 0.8-1.0 para calas y flancos de PU.

5. Moldes de perfil

La máquina HF necesita molde para terminar el trabajo de soldadura, con respecto al molde, enumeramos algunos tamaños normales a su elección, y la longitud estándar del molde es de 500 mm.
