Vulcanizador DSLQ-S de Generación II | Prensa de Vulcanización para Bandas Transportadoras de Caucho DSLQ-S

Los vulcanizadores seccionales de banda transportadora DSLQ-S ofrecen un excelente empalme vulcanizado en caliente para todas las bandas de caucho EP con capas de tela, bandas de caucho ST con cable de acero. Puede cubrir toda la longitud de empalme. Presión de trabajo de 100 PSI y 200 PSI y la prensa seccional es portátil al sitio de campo. Garantía de 12 meses para toda la máquina y de 24 meses para la resistencia y la bolsa de presión. Toda la máquina está certificada por CE. Ampliamente utilizado en Alemania, Reino Unido, Francia, Rusia, EE.UU., México, Indonesia y muchos otros países.

Para el empalme de la correa de caucho, en general hay 3 formas:

• Empalme Sujetadores Mecánico

• Empalmes Vulcanizados en Frío

• Empalmes vulcanizados en caliente

Información del Producto:

1. Estilo de diseño: estilo seccional
2. Sistema de Presión: Bolsa de Goma de Segunda Generación, Reforzada (presión de agua o aire)
3. Presiones de funcionamiento: 7 bar (100 psi) o 14 bar (200 psi).
4. Tipo de banda de empalme: banda transportadora de caucho EP o ST
5. Refrigeración: Refrigeración por agua;
6. Placa calefactora: elemento calefactor de silicona flexible
7. Perno y tuerca: Perno y tuerca integrados

Piezas de repuesto:

1. Elemento calefactor de silicona
2. Bolsa de presión de goma
3. Cables y enchufe y toma de corriente
4. Bomba eléctrica y tuberías de alta presión.
5. Vigas transversales

Si necesita algo de prensa seccional, no dude en contactarnos.

Características:

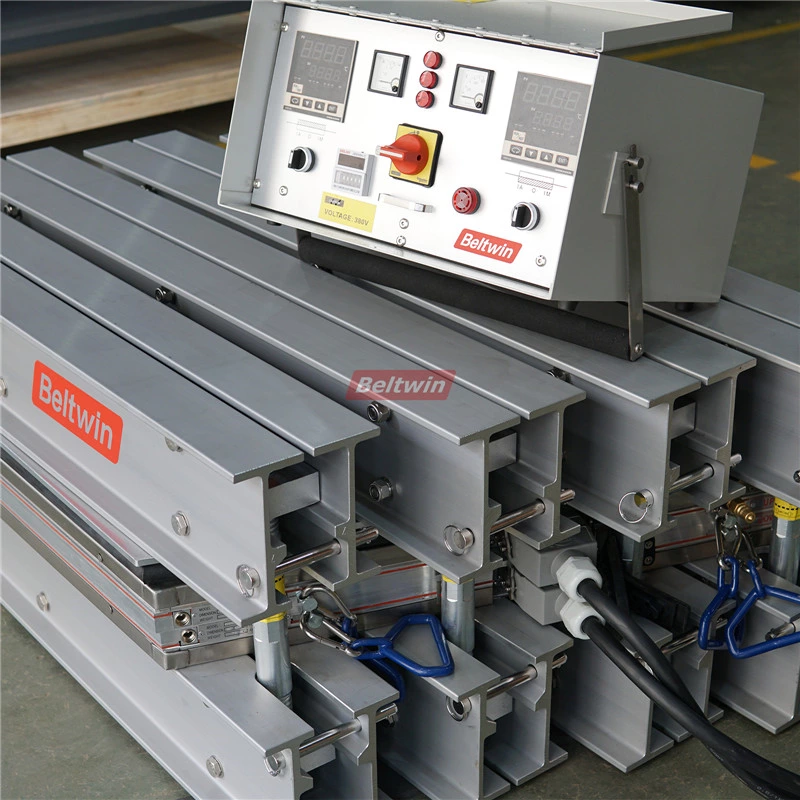

1. Prensa de vulcanización de estilo seccional de segunda generación
2. Entrega rápida
3. Excepto el tamaño estándar, la producción flexible nos permite ofrecerle cualquier tamaño especial en el menor tiempo posible.
4. Puede ofrecer una solución total, un trabajo de prensa de vulcanización con vigas adicionales puede usarse para varios anchos de banda.
5. Viga transversal de aluminio de mayor grado, que reduce el peso de la prensa, por ejemplo, vigas para un ancho de banda de 1200 mm, presión de trabajo de 200 psi, la viga pesa solo 38 kg por pieza.
6. Ancho máximo de la correa hasta 3000 mm ST Belt.
7. Presión de trabajo hasta 14 bar (200 psi).
8. Diseño portátil para trabajo archivado.
9. Elemento calefactor de silicona duradero, calentamiento uniforme y fácil mantenimiento.
10. Bolsa de presión de goma, diseño reforzado, puede soportar una presión de trabajo de 14 bar (200 psi) y puede aceptar tanto agua como aire.
11. Proceso totalmente automático programado desde la centralita (calefacción, tiempo de permanencia).

Especificaciones:

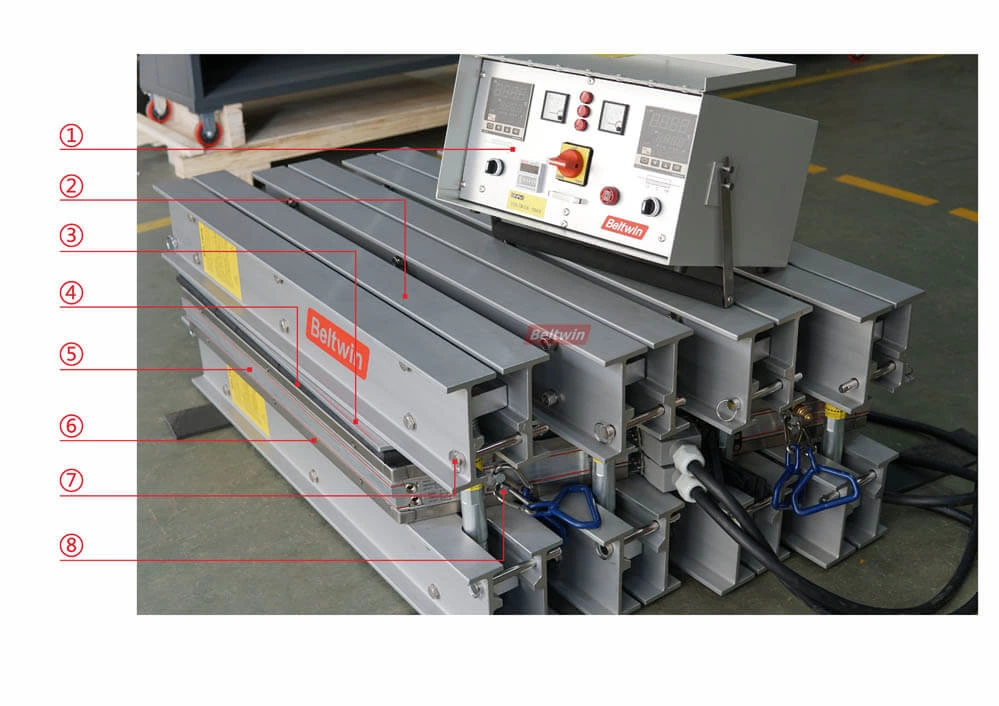

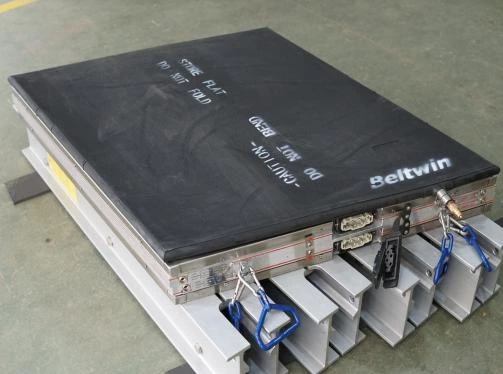

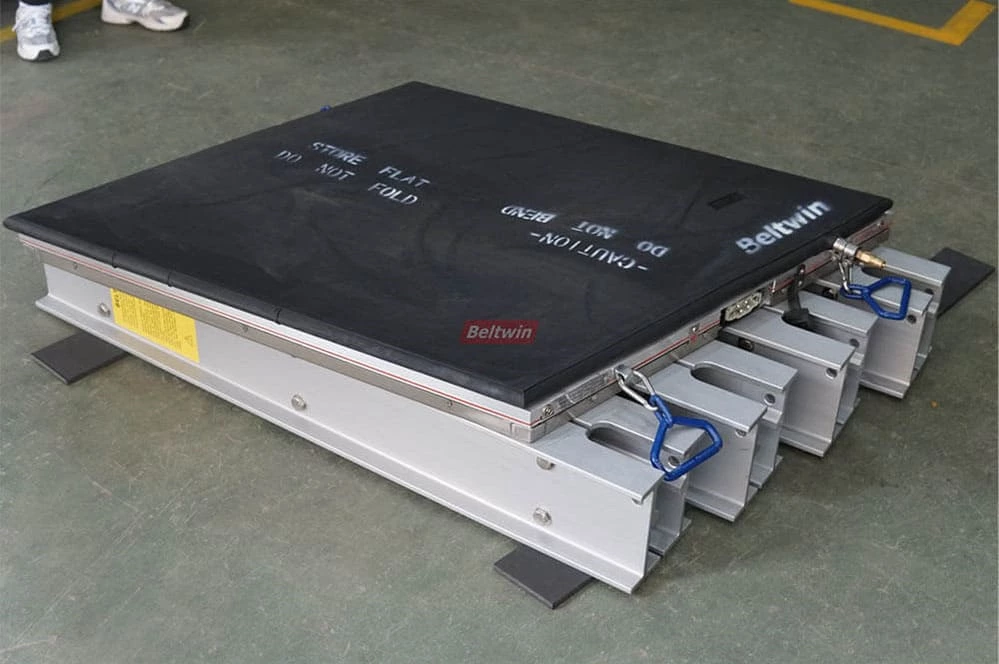

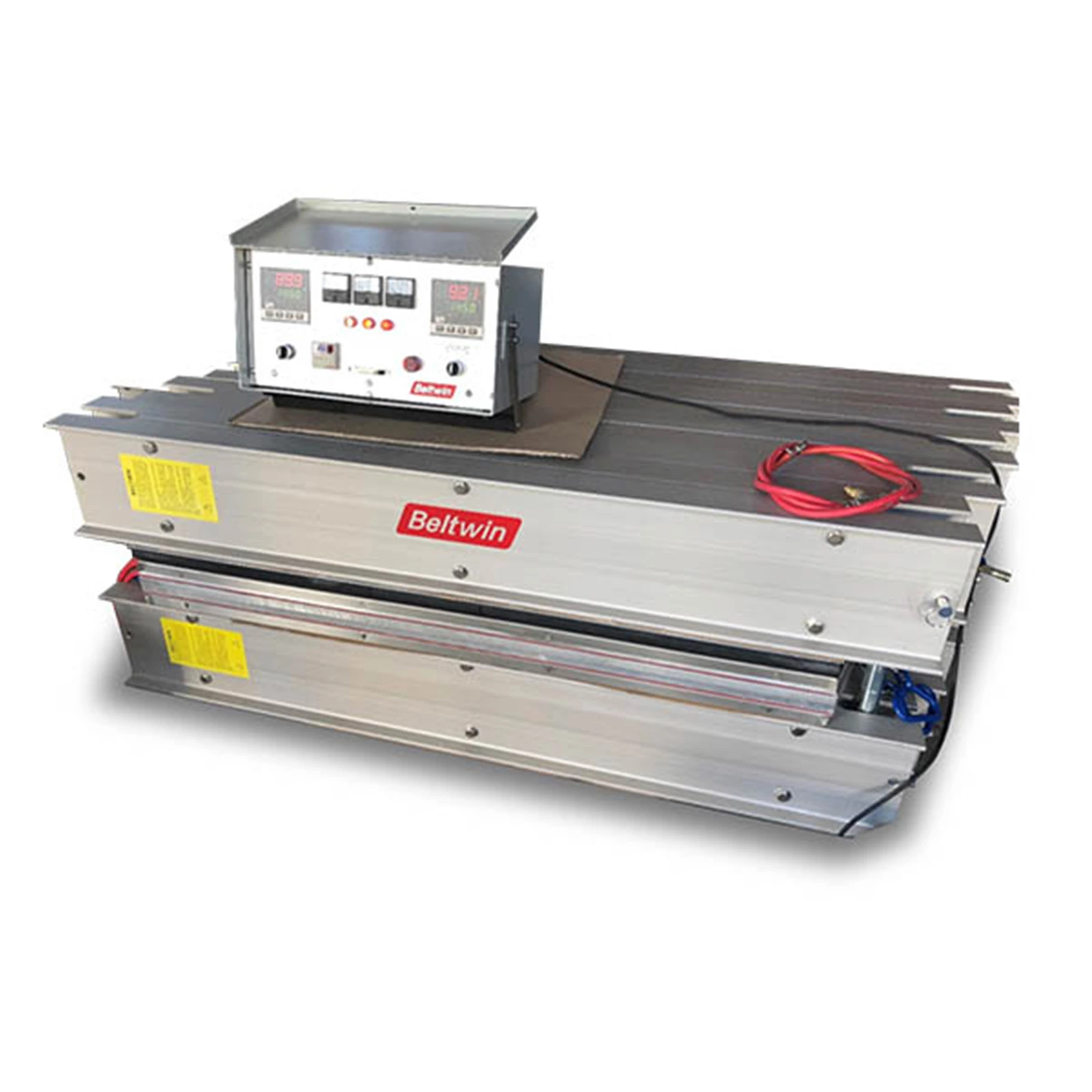

Componentes de la prensa de vulcanización Beltwin

1. Caja de control;
2. viga transversal (barras transversales);
3. Placa de aluminio uniforme a presión;
4. Bolsa de presión;
5. Placa de calentamiento superior;
6. Placa de calentamiento inferior;
7. pasador de seguridad;
8. Asa de platina.

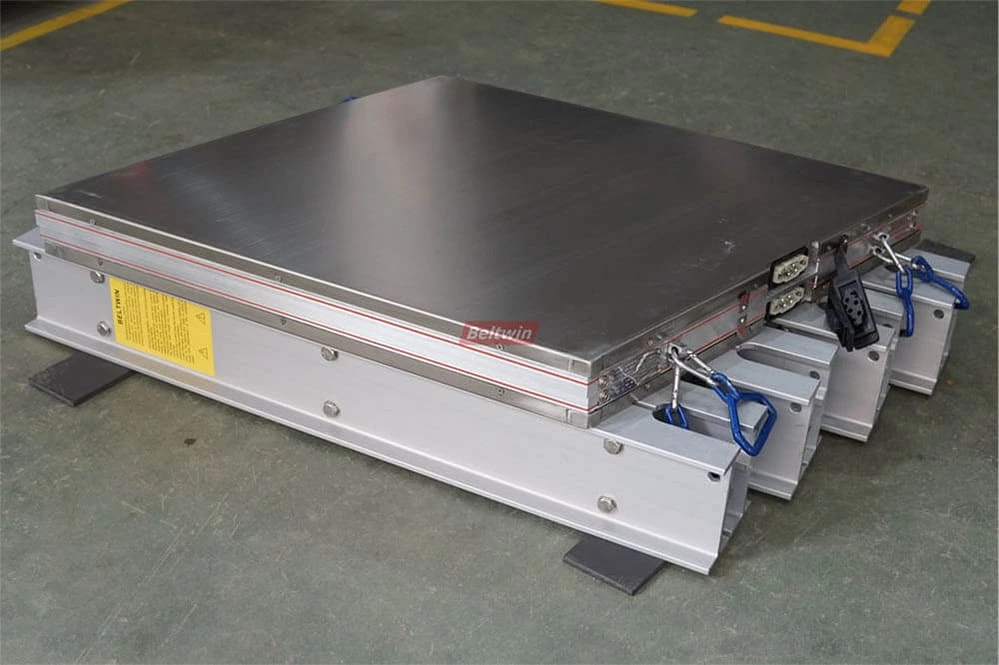

Placa de calentamiento:

• Placa calefactora Beltwin de 53 mm de grosor total, placa aislante recubierta de acero inoxidable (grosor 1,5-2 mm). La temperatura máxima es de 200°C, 20-30 minutos pueden calentar hasta 145°C, y la diferencia de temperatura de toda la superficie es inferior a +/-5°C durante el tiempo de permanencia.

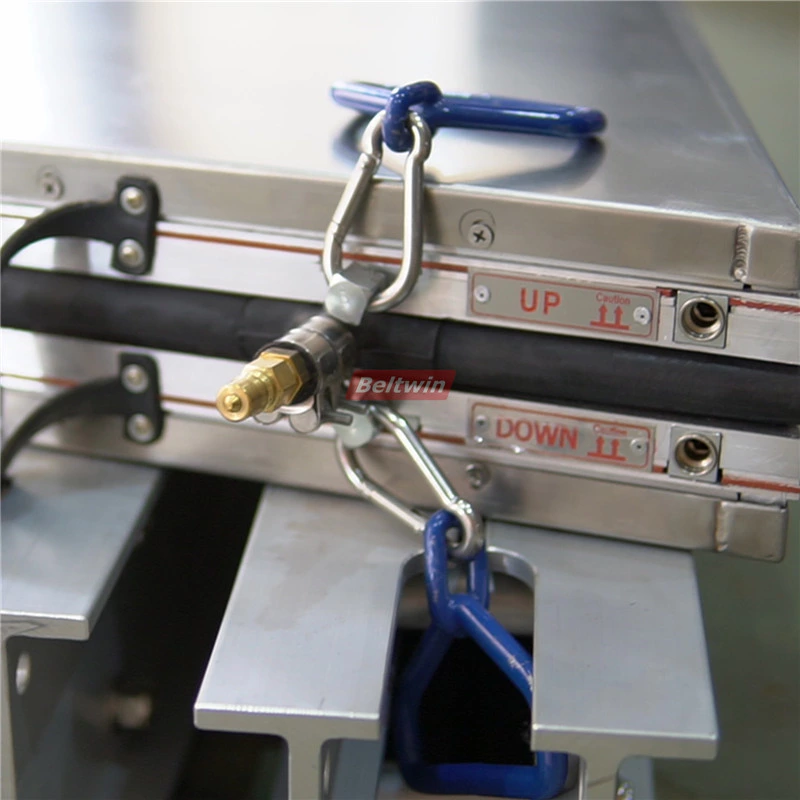

• Enfriamiento rápido por agua integral incorporado en el diseño de la platina, incluso si el enfriamiento mediante una bomba de presión eléctrica es viable. Enfriamiento rápido de 10-15 minutos de 145°C a 75°C.
• A diferencia de otras vulcanizadoras, el sistema de refrigeración de nuevo diseño de Beltwin garantiza menos residual tras un uso prolongado. Fácil de limpiar el 10% de agua restante en la platina con aire comprimido después del enfriamiento.

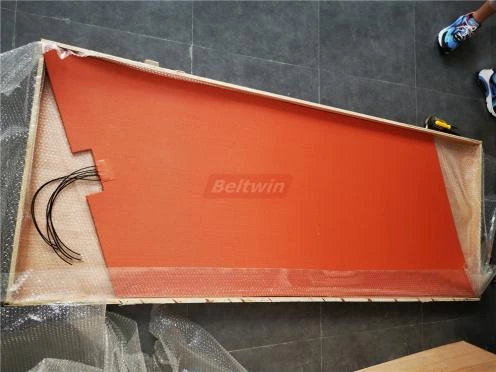

Elemento de calefacción

• Sistema de calefacción duradero de 5 capas de «elemento de silicona» (2 capas de silicona, 2 capas de tejido de fibra de vidrio y calentador).
• Aislamiento compuesto duradero que lo hace mucho más seguro.
• Completamente sellado para evitar la oxidación y garantizar una vida útil más larga.
• El elemento calefactor flexible ofrece un calentamiento uniforme de toda la platina calefactora.
• Adopta tecnología de grabado, bajo control informático, igualando la distribución del calentador y espaciándolo uniformemente.
• Garantía de 24 meses para el elemento calefactor.

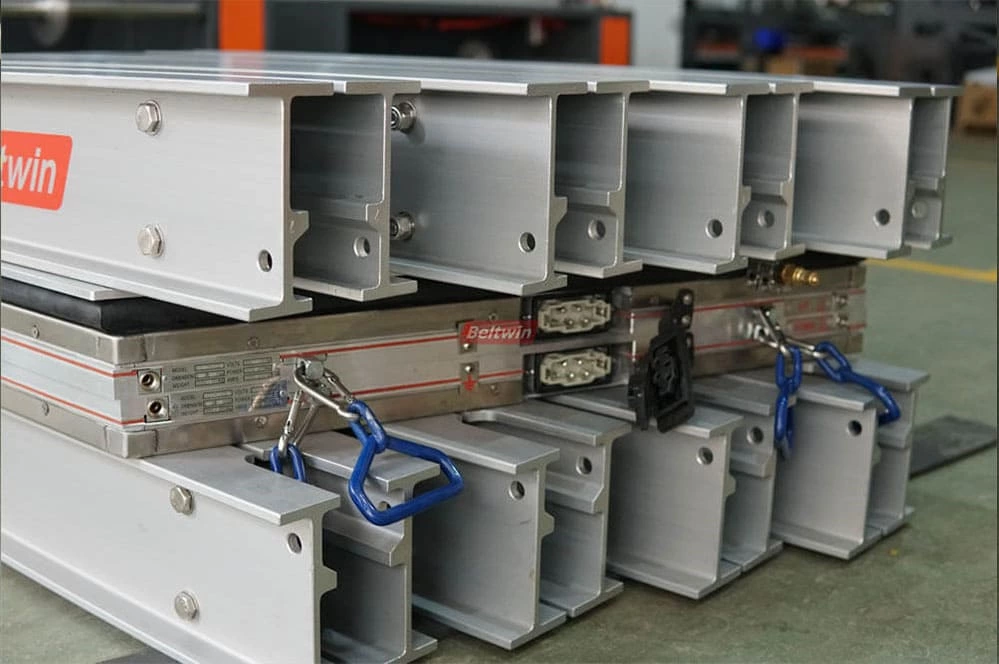

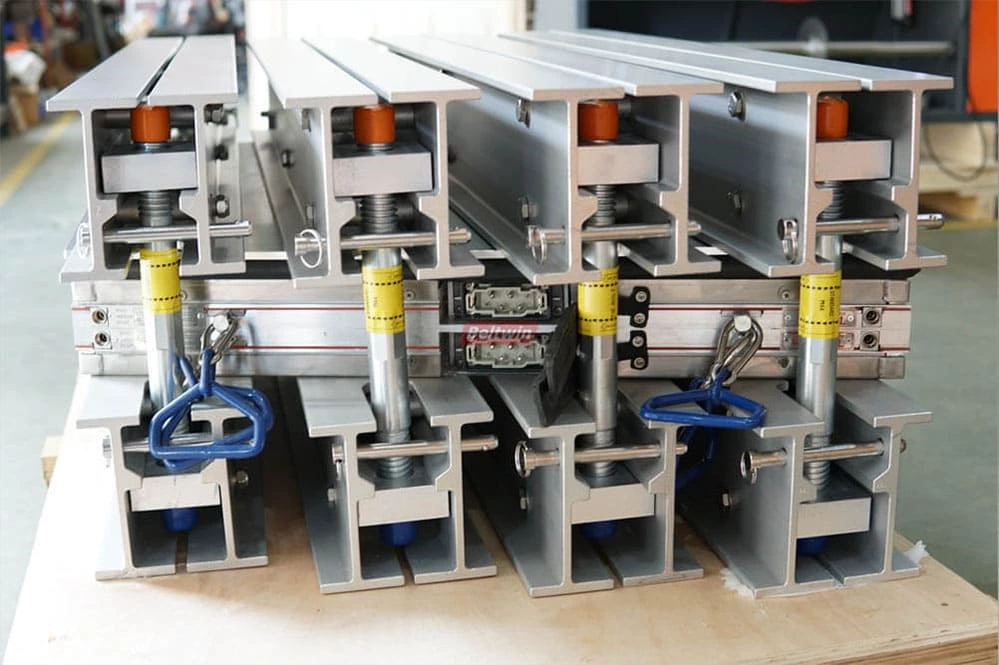

Viga transversal (barras transversales)

• Las vigas están hechas de aluminio extruido ligero.
• Las vigas estándar utilizan material de aluminio de grado 7005, y las vigas para vulcanizadoras de más de 1200 mm de ancho de banda utilizan material de aluminio de grado 6082. La viga transversal tipo E de Almex es opcional.
• Conjuntos de tuerca/perno de acero de alta resistencia a la tracción empotrados, fabricados con material de acero 45#.
• Las tuercas y pernos dentro de la viga son mucho más seguros.
• Las vigas con anodizado, en comparación con la pintura, pueden ofrecer una protección más duradera y tienen un aspecto mucho mejor.
• La sección terminada asegura que la estructura de la viga se mantendrá como original, mucho más segura.
• Fácil de montar, no es necesario utilizar una llave de tensión.

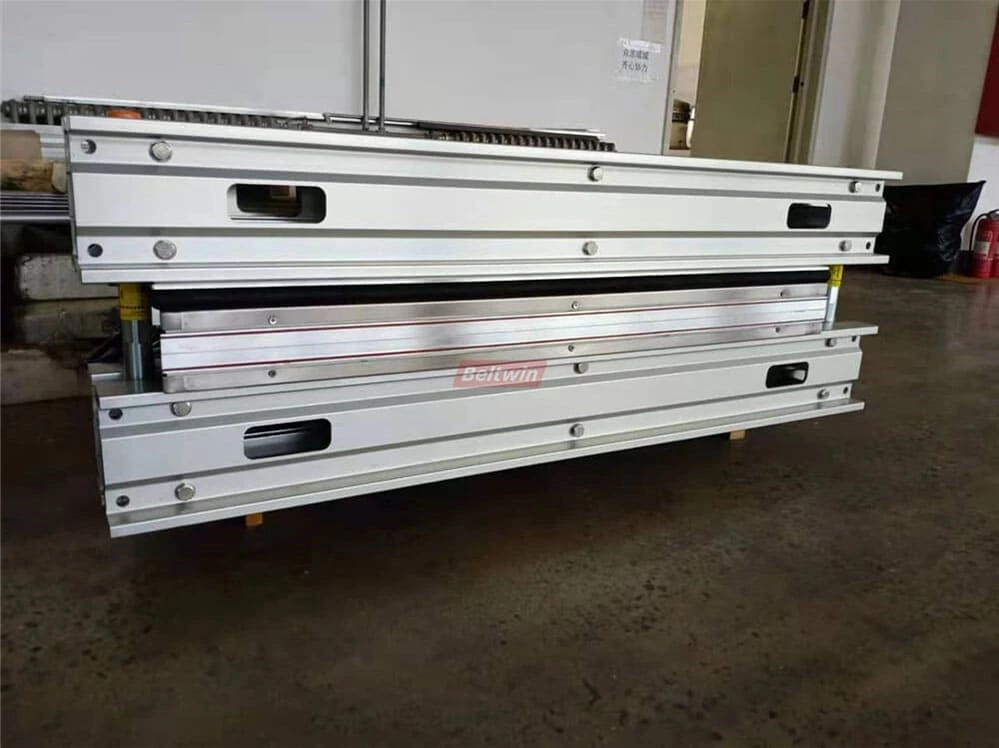

Vigas transversales tipo E: (EA EAX EB)

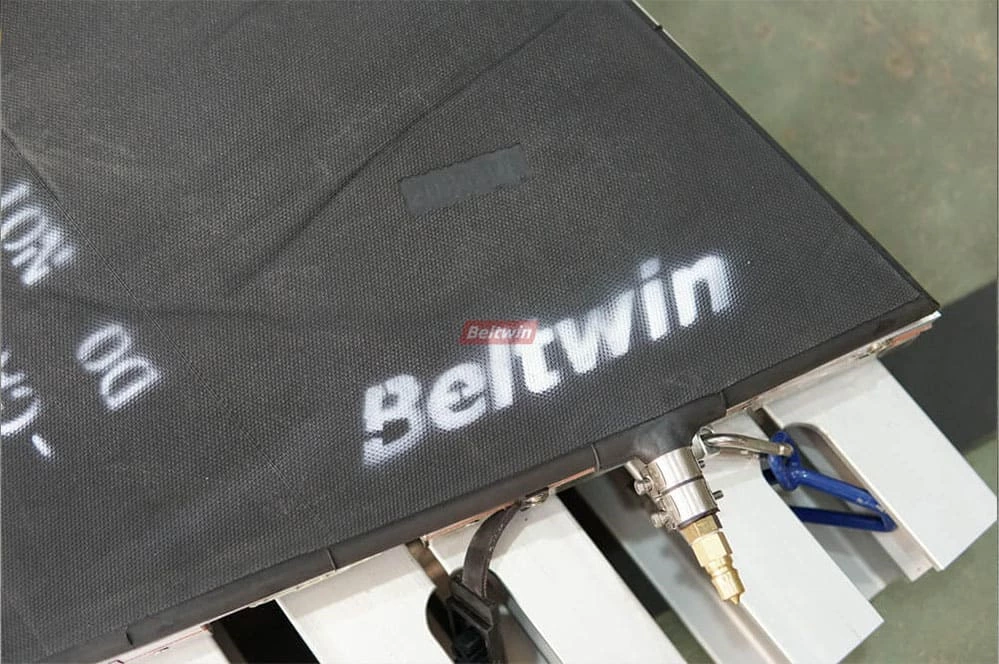

Sistema de presión de segunda generación

• La bolsa de presión de caucho reforzado con tejido duradero garantiza una presión uniforme en toda la superficie de empalme.  El índice de expansión de la bolsa interior de caucho es de 600-700, aproximadamente un 200-300% superior a otros. Por ejemplo, se puede extender un caucho de 200mm de largo hasta 1000mm sin dañarlo. Se asegurará de que el caucho no tendrá pequeños agujeros después de la expansión, por lo que no tendrá fugas después de un largo tiempo de uso.
• El material de caucho es 3 veces más caro que el caucho normal.
• La bolsa de presión incluye una bolsa interior, tejido, capa de caucho y capa de protección exterior. Después de la producción, la bolsa se prueba para mantener 260PSI / 18 bares de presión mantener 2 horas, asegurándose de que no tendrá ningún problema a 200PSI de presión de trabajo.
• Garantía de 24 meses de la bolsa reforzada Beltwin. Una bolsa de presión se puede utilizar para 200-300 veces de unión.

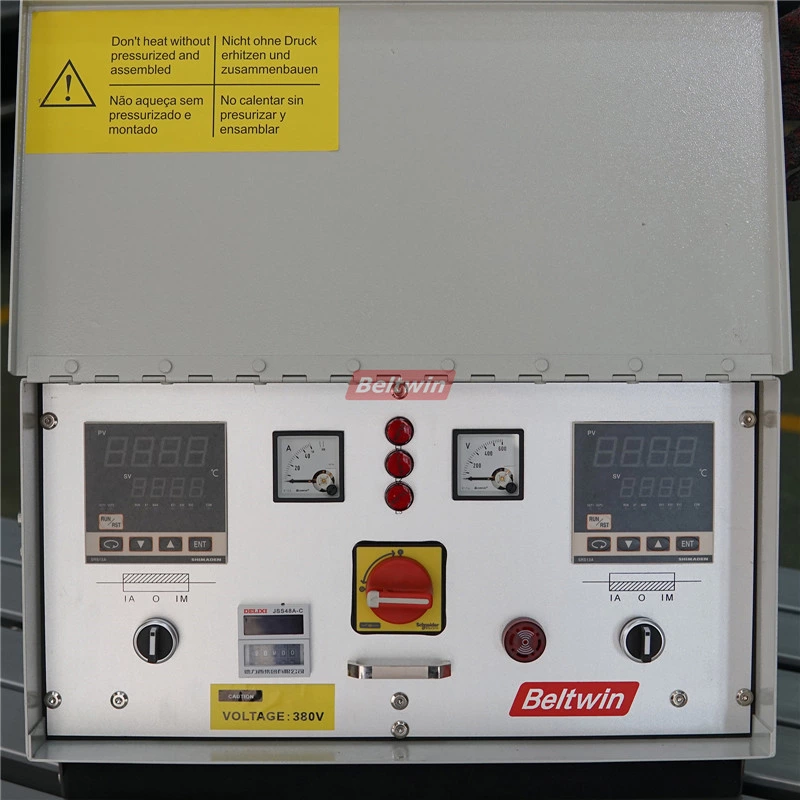

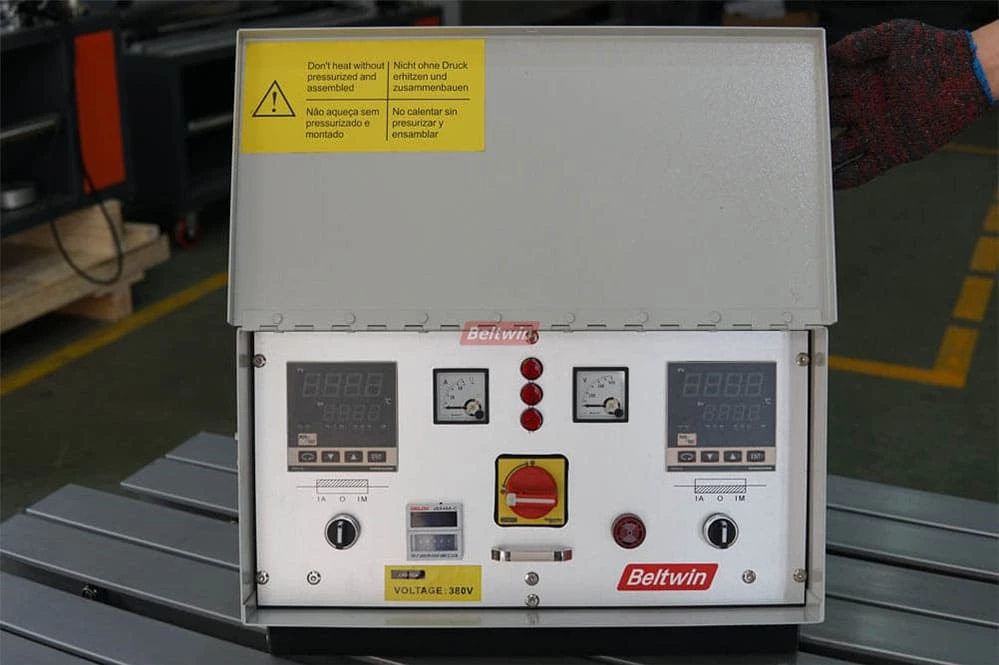

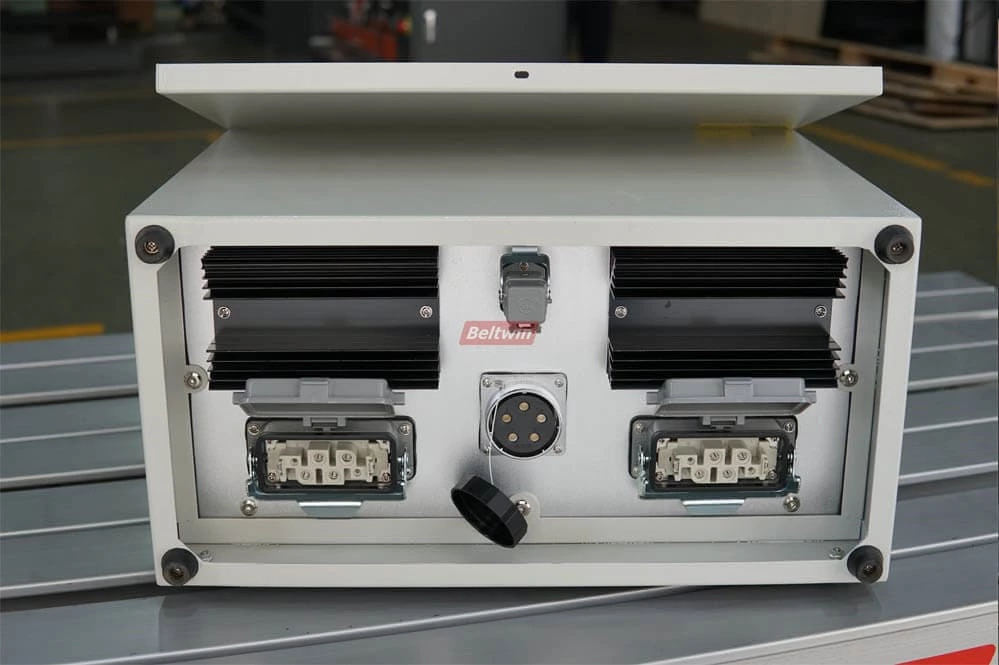

Controlador automático con cables

• Incluye 2 controladores de temperatura, 1 temporizador, 2 amperímetros y 1 voltímetro.
• Control e indicación de temperatura digital doble Omron o SHIMADEN.
• El mismo estándar que Almex. Es fácil sustituir su antiguo sistema de control Almex, siendo más flexible y ahorrando costes.
• Temperatura y lectura precisas; componentes eléctricos con homologación CE.

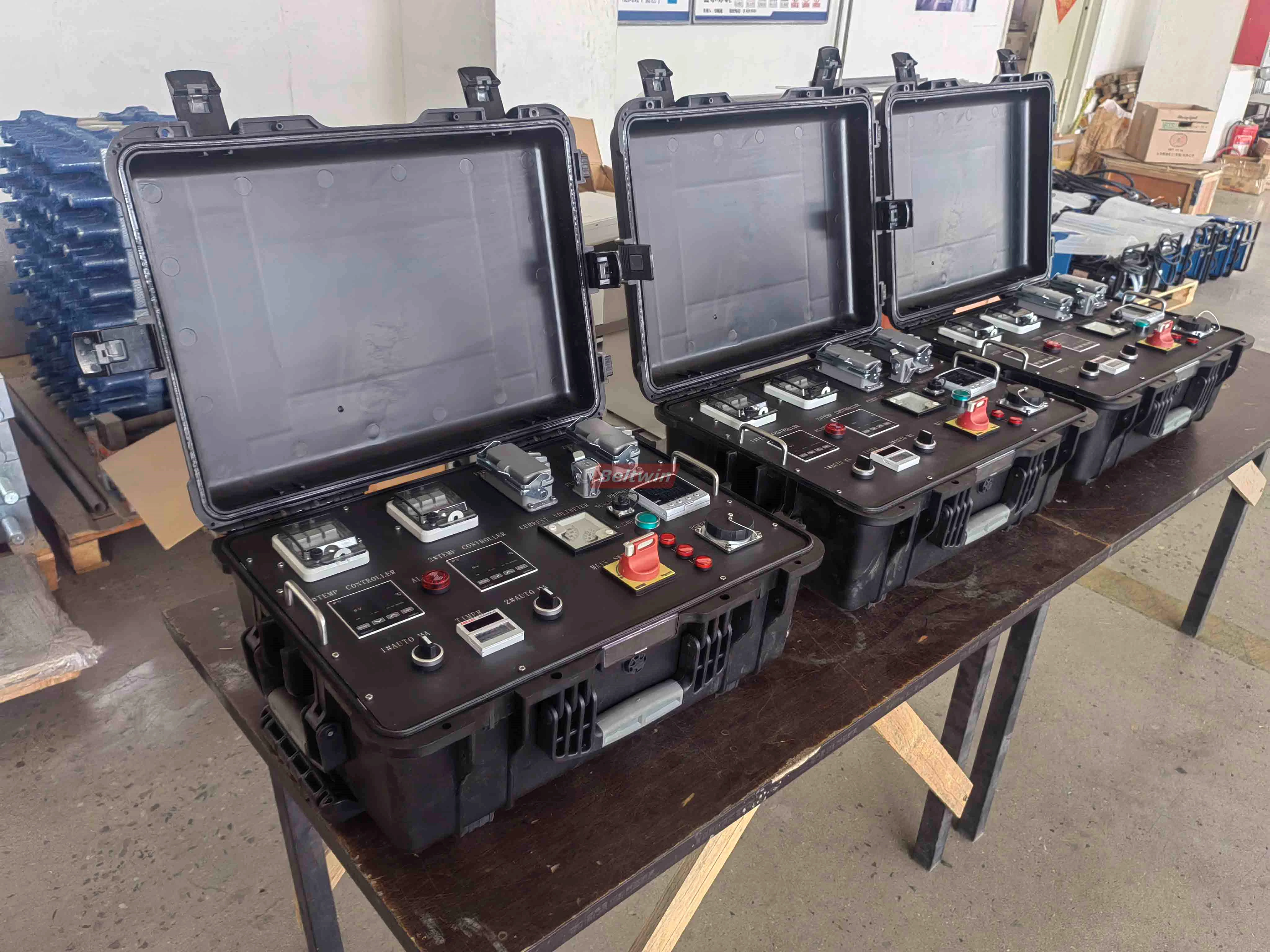

Nuevo controlador -Similar T6 (Opcional)

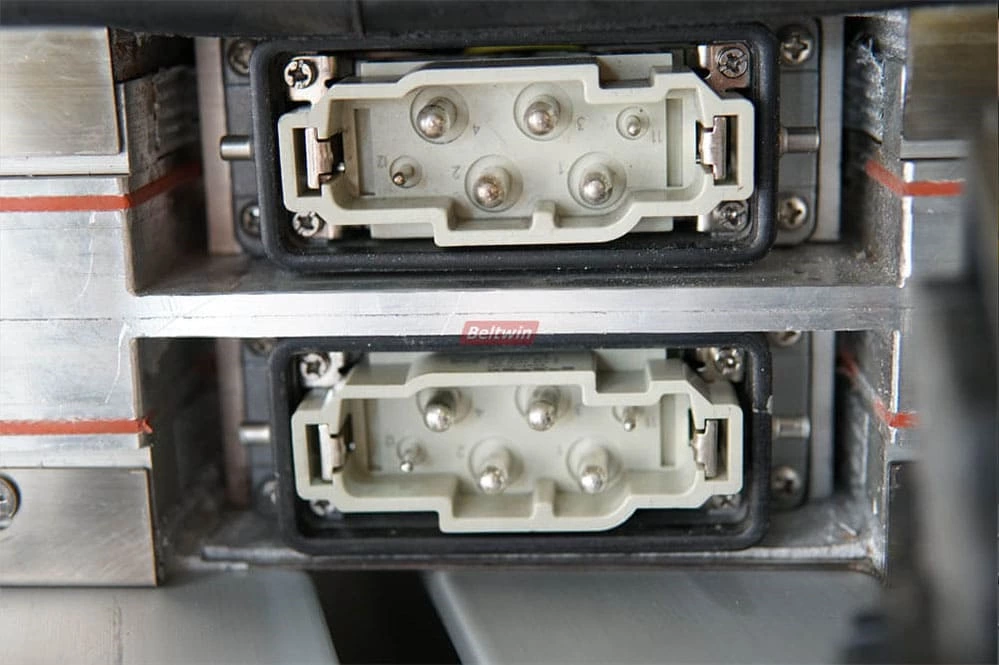

Conector eléctrico
Beltwin utiliza las clavijas y tomas de corriente estándar europeas, con marcado CE. Las clavijas son de mayor tamaño para evitar contactos sueltos y quemaduras en el enchufe. El nuevo tipo de sistema de conexión puede reducir este riesgo en un 70-80%. El conector original de la marca «HARTING» es opcional.

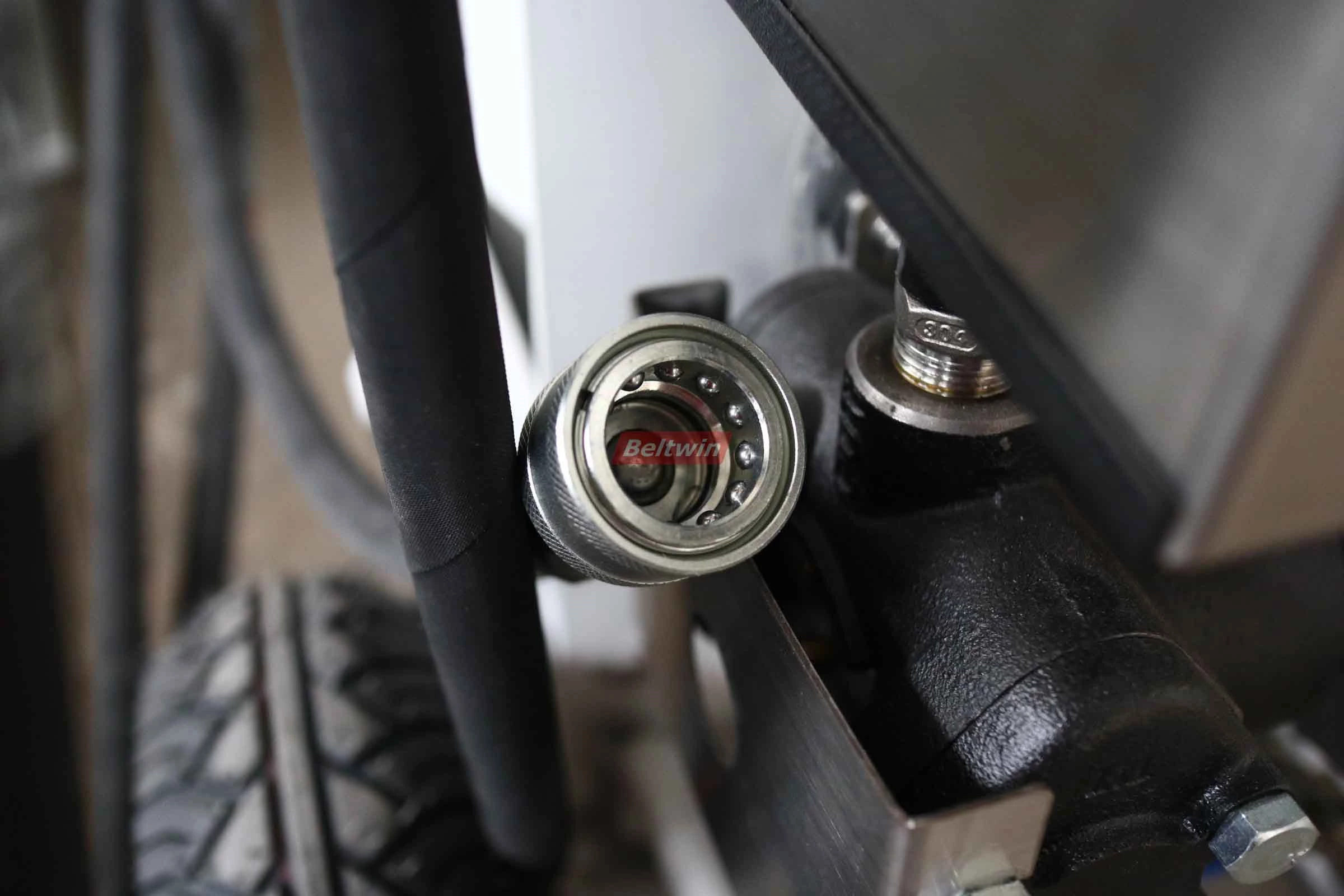

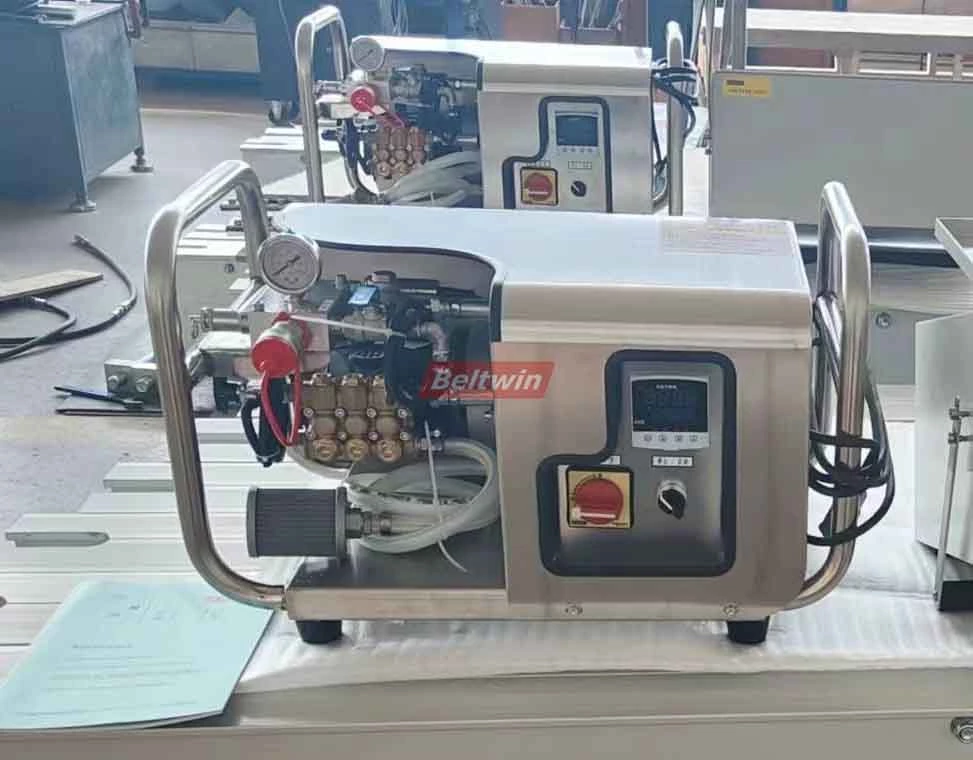

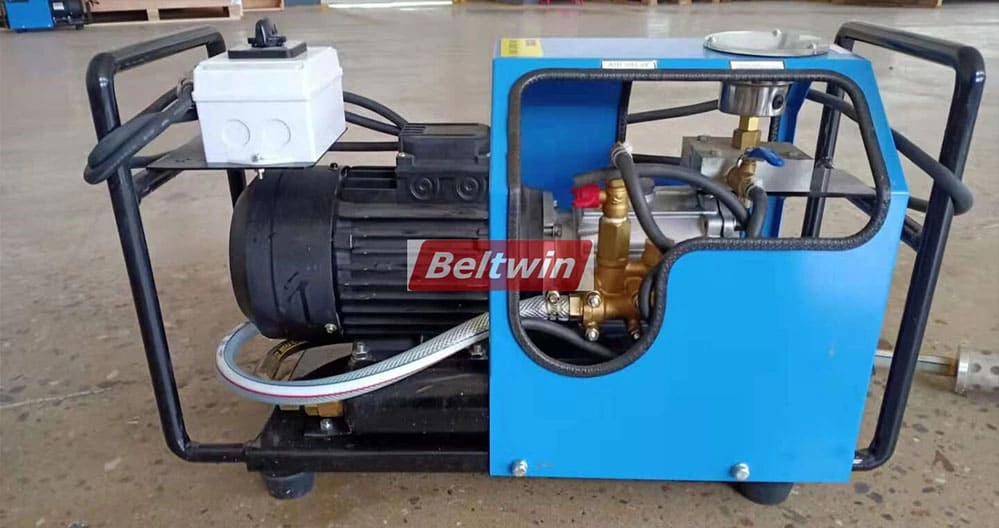

Bomba eléctrica para presión y refrigeración

La bomba puede aumentar/liberar la presión del agua y bombear agua para el sistema de refrigeración por agua.

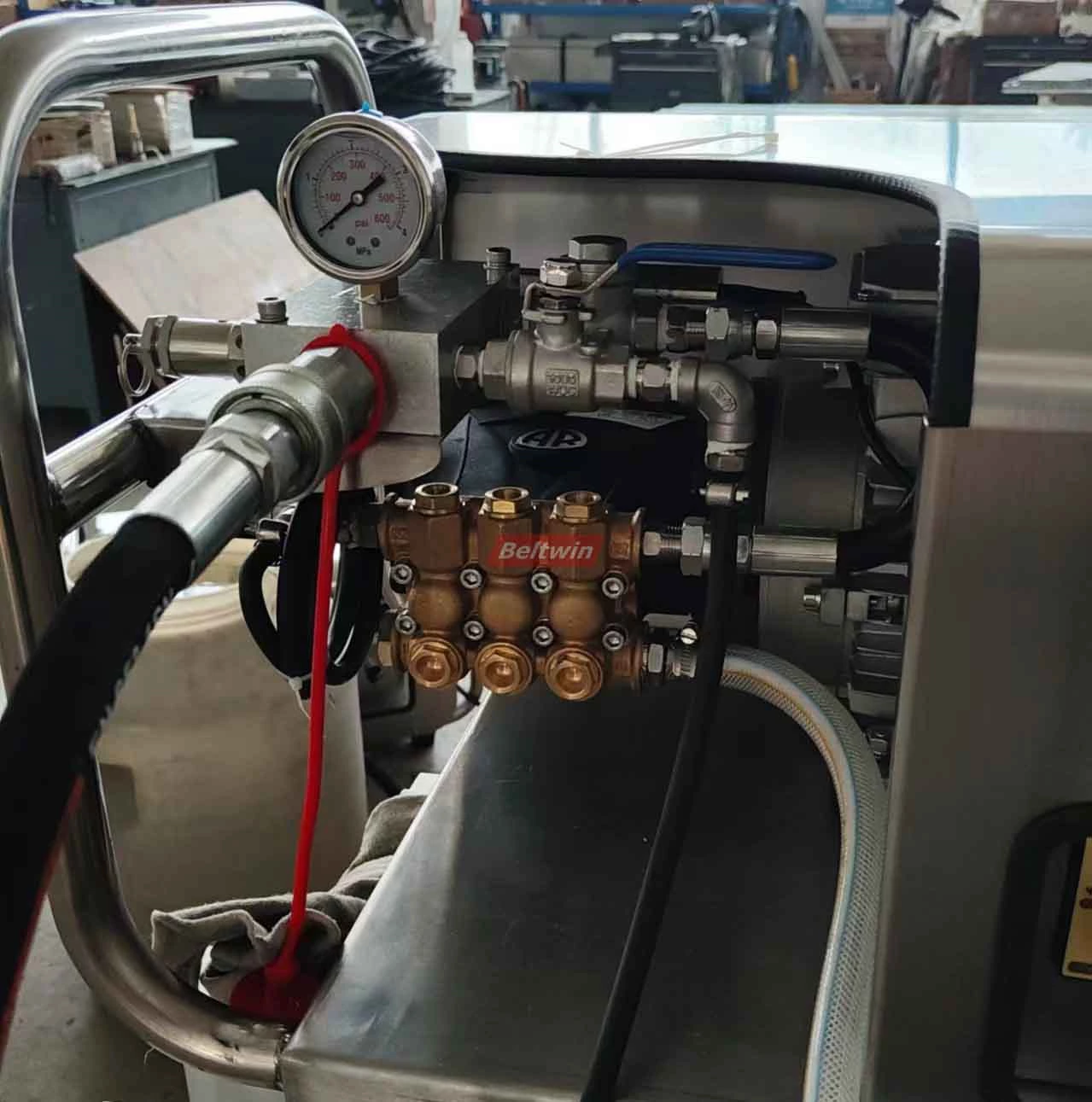

Bomba eléctrica de presión y refrigeración (opcional)

La presión se puede controlar

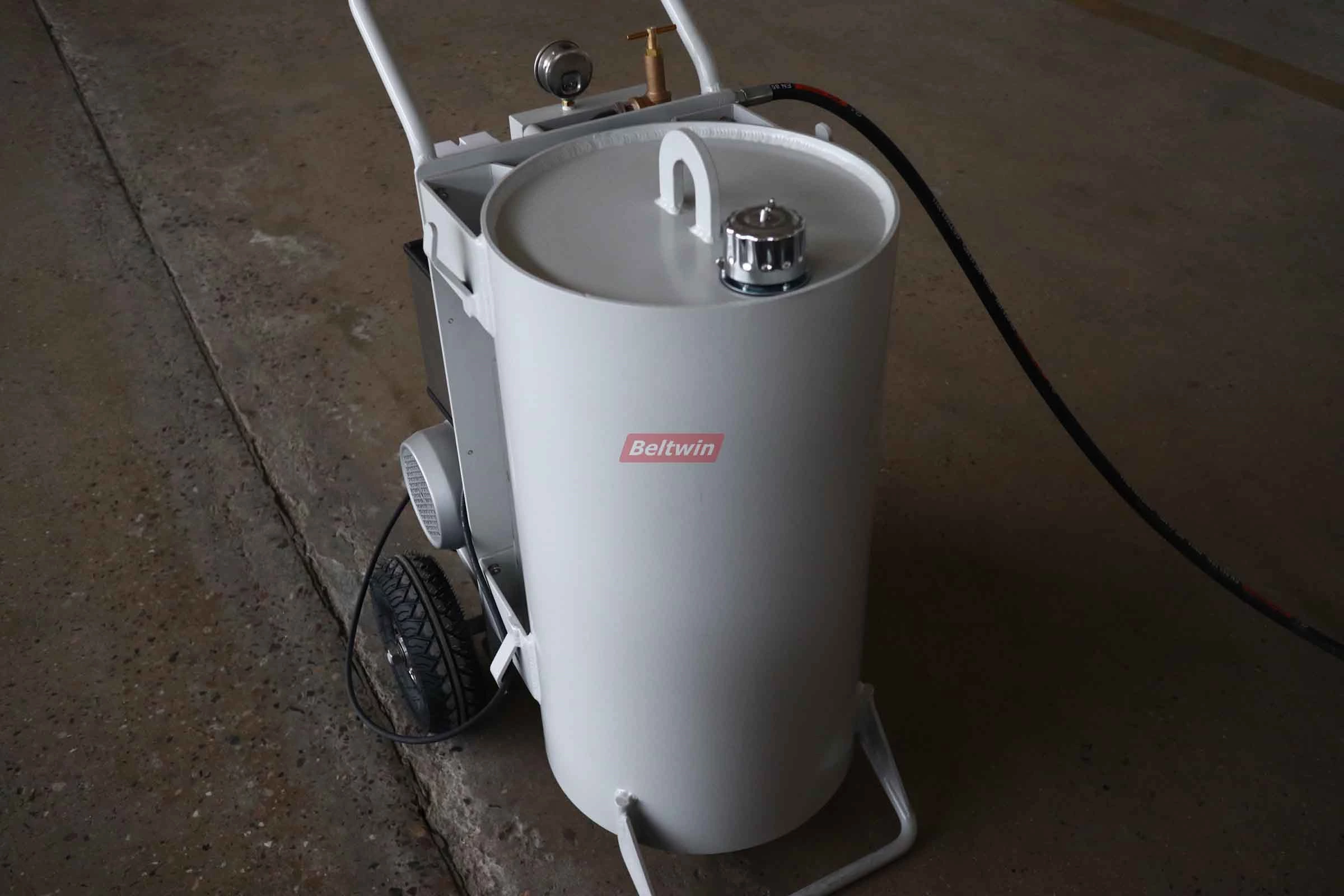

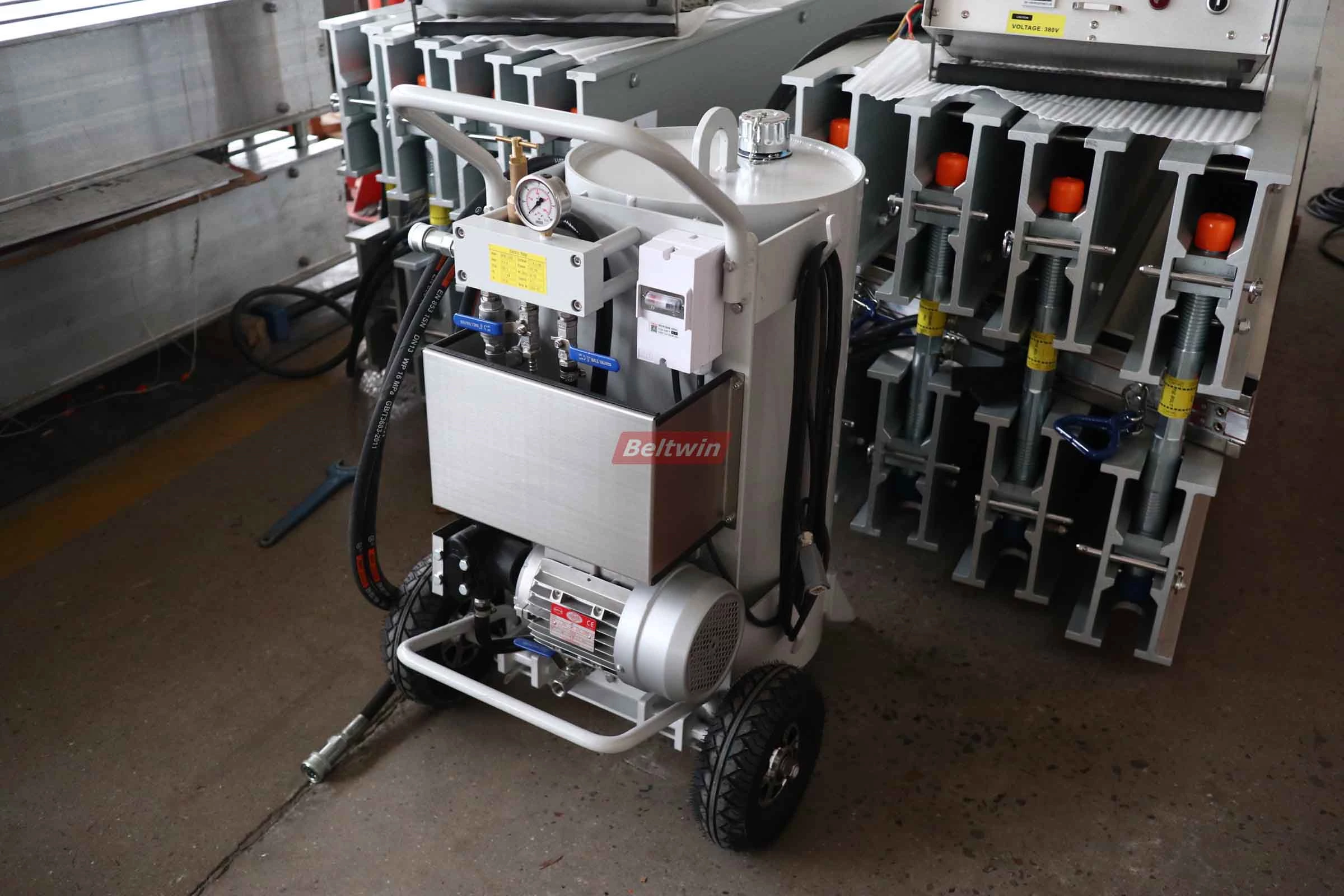

Bomba eléctrica con tanque de agua (opcional)

1. Período de garantía:

- Todos los componentes de Beltwin Vulcanizer DSLQ-S están garantizados por un año.
- Los componentes del elemento calefactor de silicona y la bolsa de presión tienen una garantía de dos años. (desde 1 de septiembre de 2021)

- La garantía no incluye electrobomba de presión.

2.Tiempo de garantía: comienza a partir de la fecha del conocimiento de embarque.
3. Evidencia de garantía: A) El conocimiento de embarque; B) Fotos del producto.; C) Número de modelo del producto

¿Como ordenar?

Cuando realice el pedido, proporcione la información a continuación, nuestro ingeniero hará una solución para usted.

1. Ancho máximo de la correa
2. Longitud de la placa de calentamiento (o la longitud de empalme recomendada por el fabricante de la correa de suministro)
3. Correa de cable de acero o modelo de correa EP (por ejemplo EP800 / ST4500)
4. Tensión de trabajo
5. Requisitos de presión (para la correa EP, el estándar es de 100 PSI y el estándar del cordón de acero será de 200 PSI)
6. Grado de la placa de calentamiento (el estándar será de 17,3 grados)

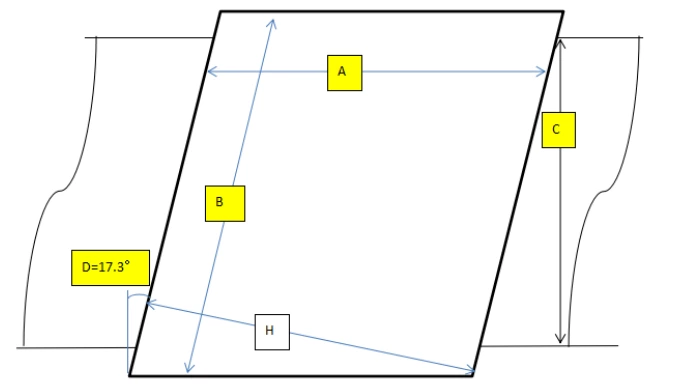

Dibujo de la placa de calentamiento del vulcanizador de correa:

1. Longitud de la placa de calentamiento a lo largo de la correa
2. Ancho de la placa de calentamiento a lo largo de la banda en el sesgo
3. Ancho del cinturón
4. Ángulo de sesgo

Estándar: 17,3 grados; Y 22° grado, rectángulo o cualquier otro bajo pedido

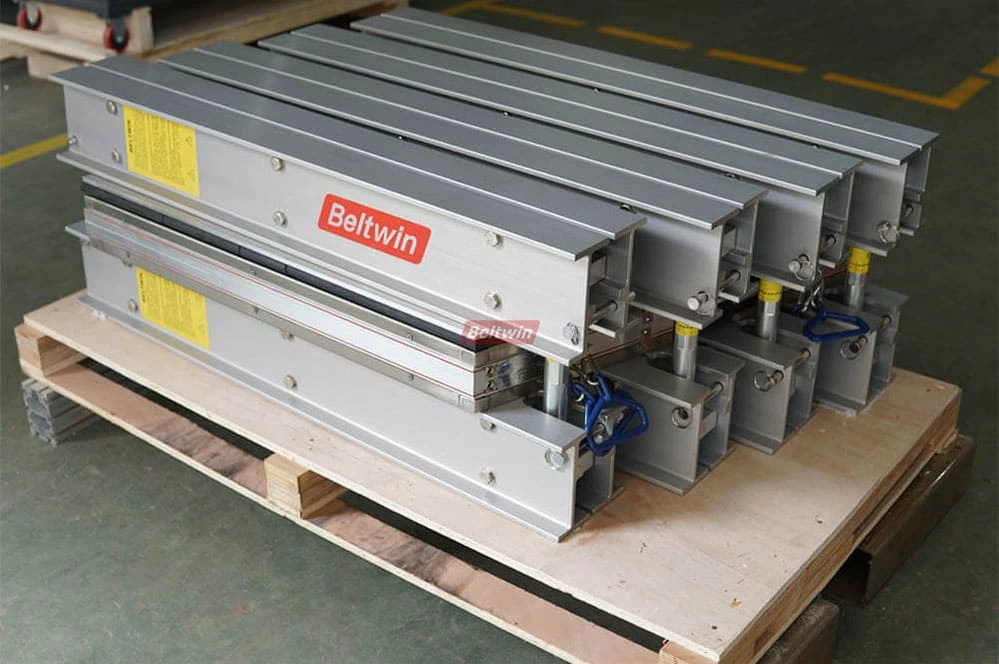

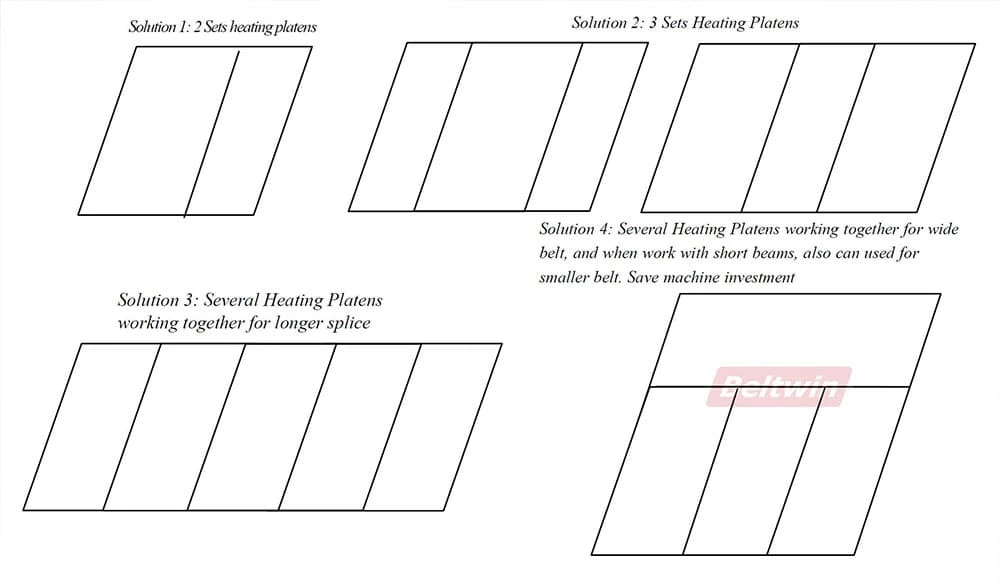

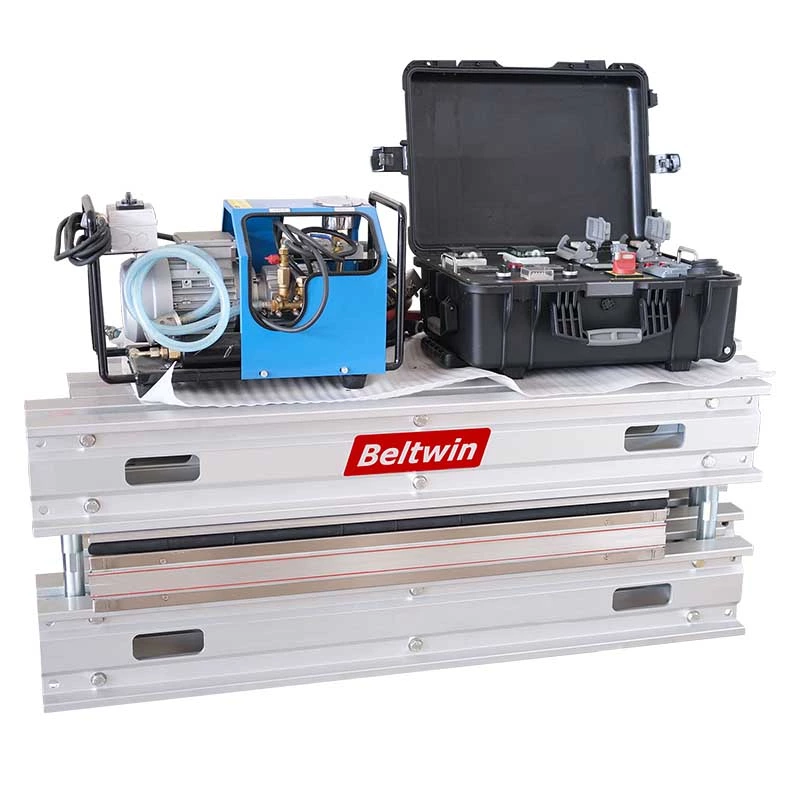

Soluciones de la prensa de vulcanización Beltwin:

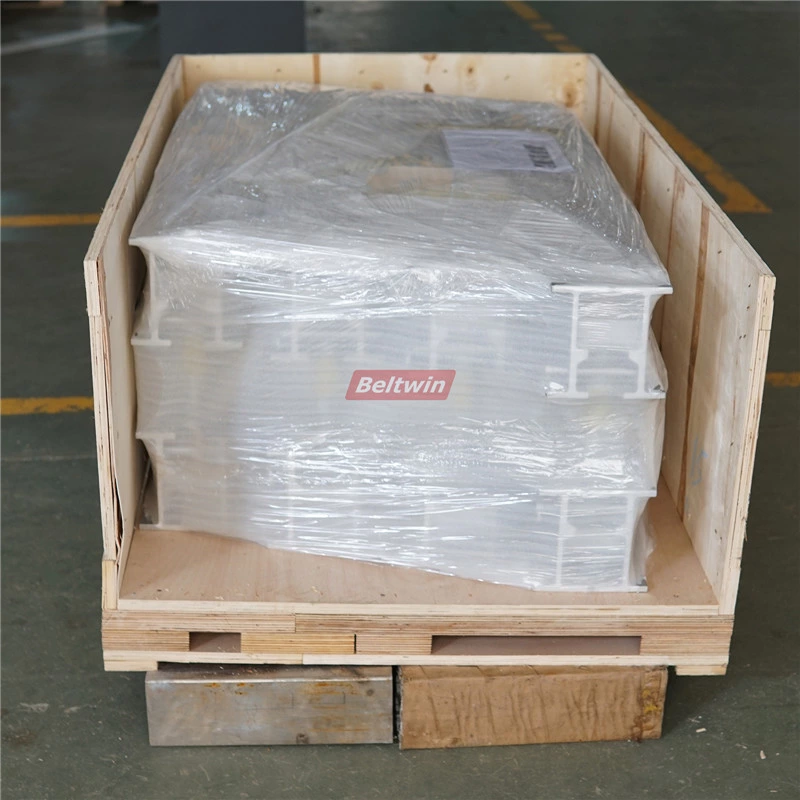

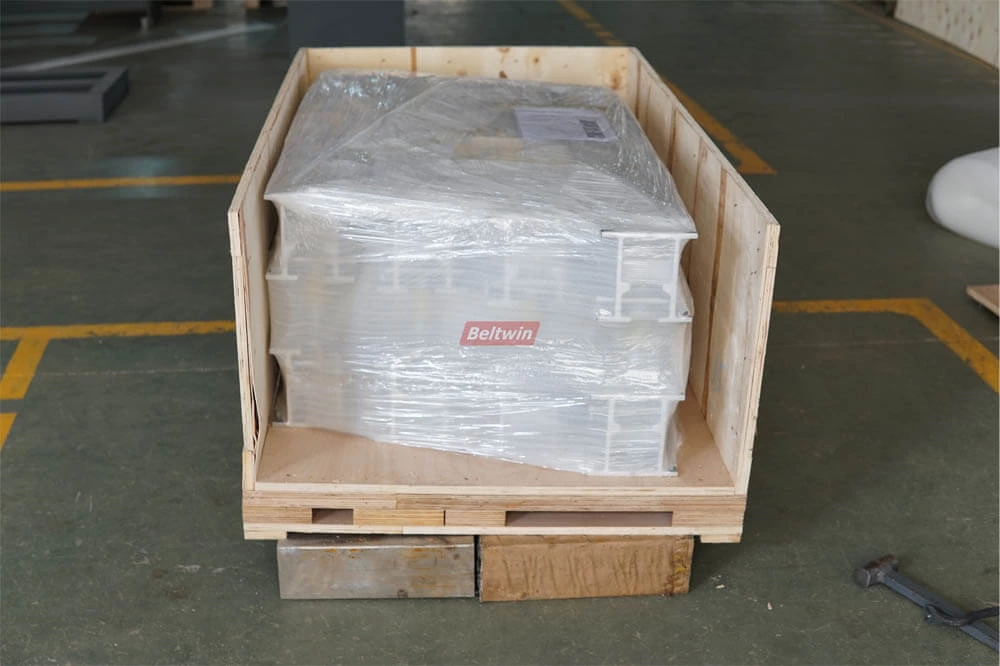

Foto de embalaje del vulcanizador de correa Beltwin:
