Cómo empalmar una cinta transportadora de pvc con pernos redondos

Cinta transportadora de PVC con espárrago redondo especial para transporte inclinado, aplicación: tabaco, etc.

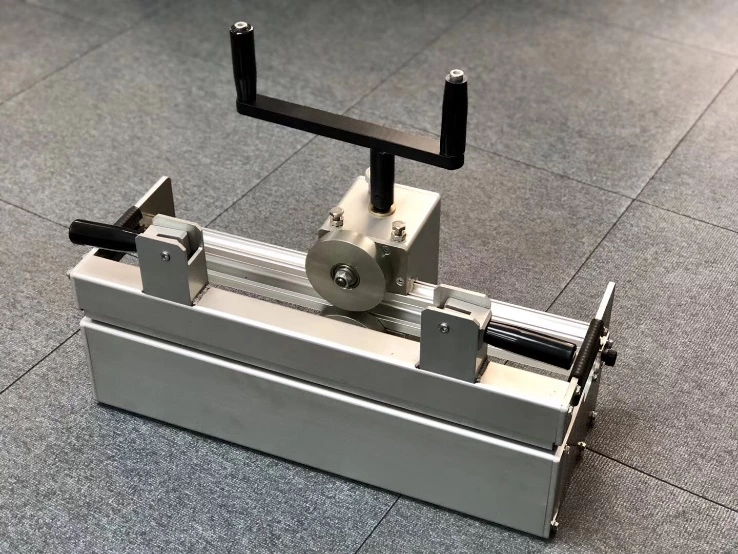

Empalme: instalación de sujetadores de acero inoxidable con la grapadora de rodillos (empalme mecánico)

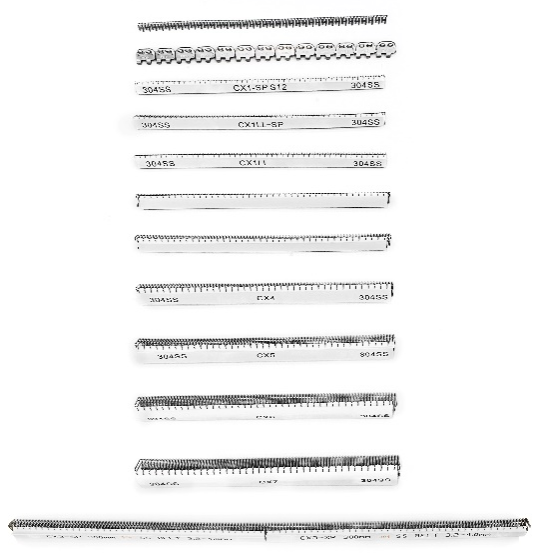

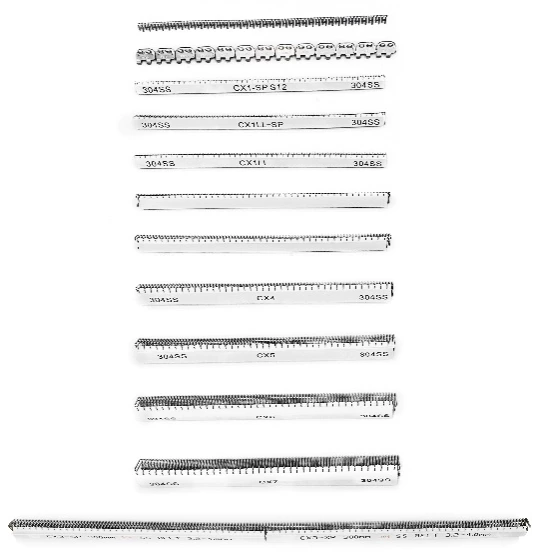

Puede usar sujetadores de la serie Beltwin LGK o la serie Flexco Clipper.

Paso 1: preparación de la banda

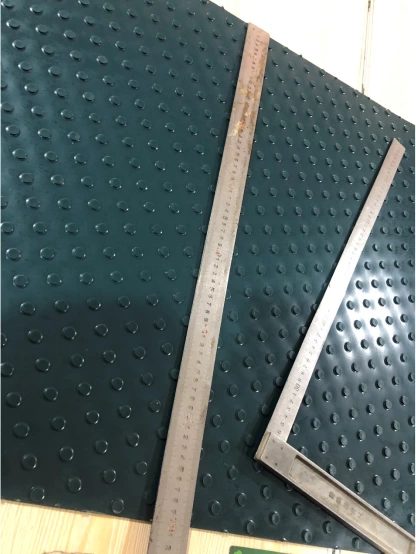

Corte el cinturón y asegúrese de que esté recto. Tiene que quitar el perno redondo dentro de los 20 mm del borde. Si se trata de otro tipo de banda con cubierta de impresión, también es necesario pelar hacia atrás 20~25 mm desde el extremo de la banda.

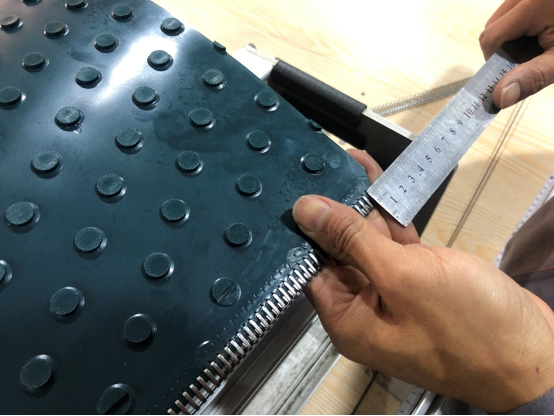

Paso 2: mida el grosor de la banda y seleccione el tamaño adecuado

El empalme que necesita la correa es de 700 mm de ancho, cortaremos los sujetadores de 680 mm de largo.

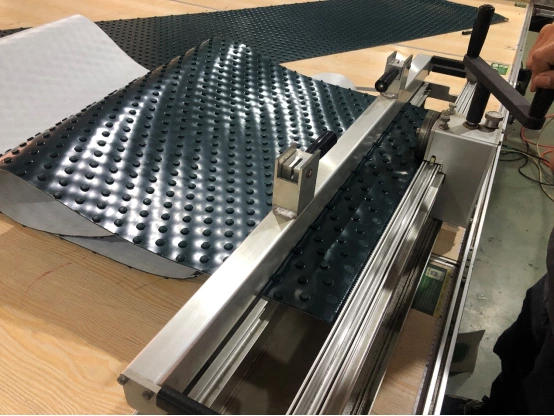

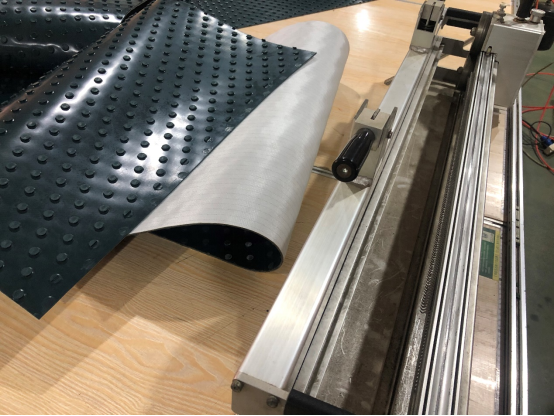

Paso 3: inserte los ganchos en la primera ranura activa de la tira frontal. Asegúrelo con un pasador de encaje. Y cargando el cinturón.

Paso 4: Operación de cordones:

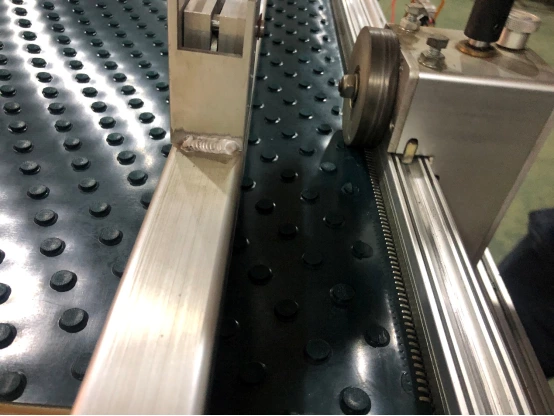

Coloque los rodillos sobre los ganchos. Gire la perilla de ajuste en sentido contrario a las agujas del reloj hasta que los rodillos toquen los ganchos. Repita hasta que los ganchos estén incrustados en el cinturón.

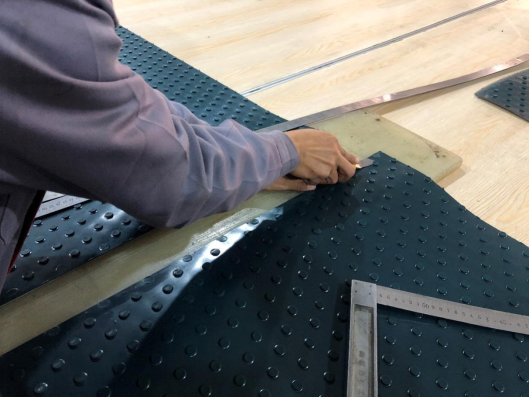

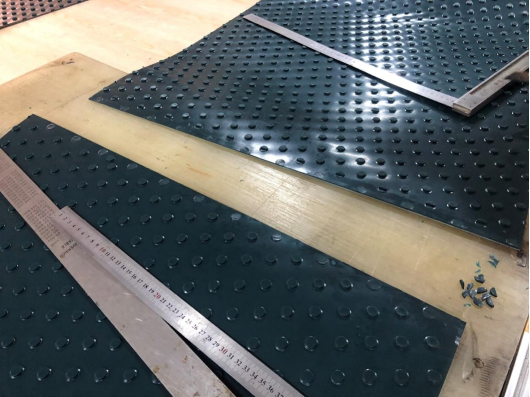

Paso 5: corte la esquina de ambos cinturones laterales y mida la distancia desde el final.

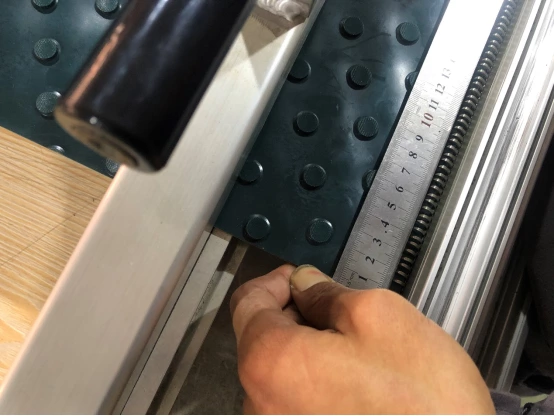

Paso 6: cargando el cinturón, asegúrese de que la distancia sea la correcta.

Paso 7: Atar el cinturón, después de terminar, también es necesario cortar las esquinas de ambos lados del cinturón.

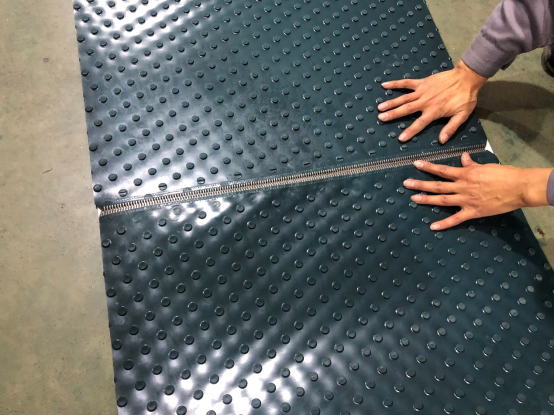

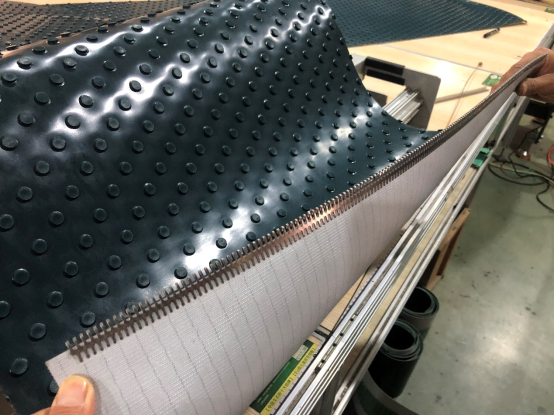

Terminar empalme:
